80Х-0000010 РЭ
29
2.8 Рулевое управление
2.8.1 Общие сведения
Тракторы «БЕЛАРУС-80Х/80Х.1/100Х» оборудованы гидрообъемным рулевым
управлением (ГОРУ). Для поворота направляющих колес требуется небольшое уси-
лие по управлению насосом-дозатором. Необходимое для поворота давление в гид-
росистеме ГОРУ создается насосом питания с приводом от двигателя.
Если двигатель остановлен, насос питания не создает давление и гидросисте-
ма ГОРУ автоматически переключается на ручной режим, при котором необходимое
для поворота давление создается насосом-дозатором, для чего к рулевому колесу
необходимо прикладывать значительно большее усилие для поворота трактора.
2.8.2 Регулировки рулевого колеса
Рулевое колесо имеет следующие регулировки:
- по высоте, вдоль оси рулевого вала.
- по углу наклона к горизонту;
Для изменения положения рулевого колеса 2 (рисунок 2.8.1) по высоте необ-
ходимо выполнить следующее:
- отвернуть зажим 1 на 3...5 оборотов;
- переместить рулевое колесо 2 в требуемое положение;
- затянуть зажим 1 усилием руки.
Диапазон регулировки рулевого колеса по высоте равен 100 мм.

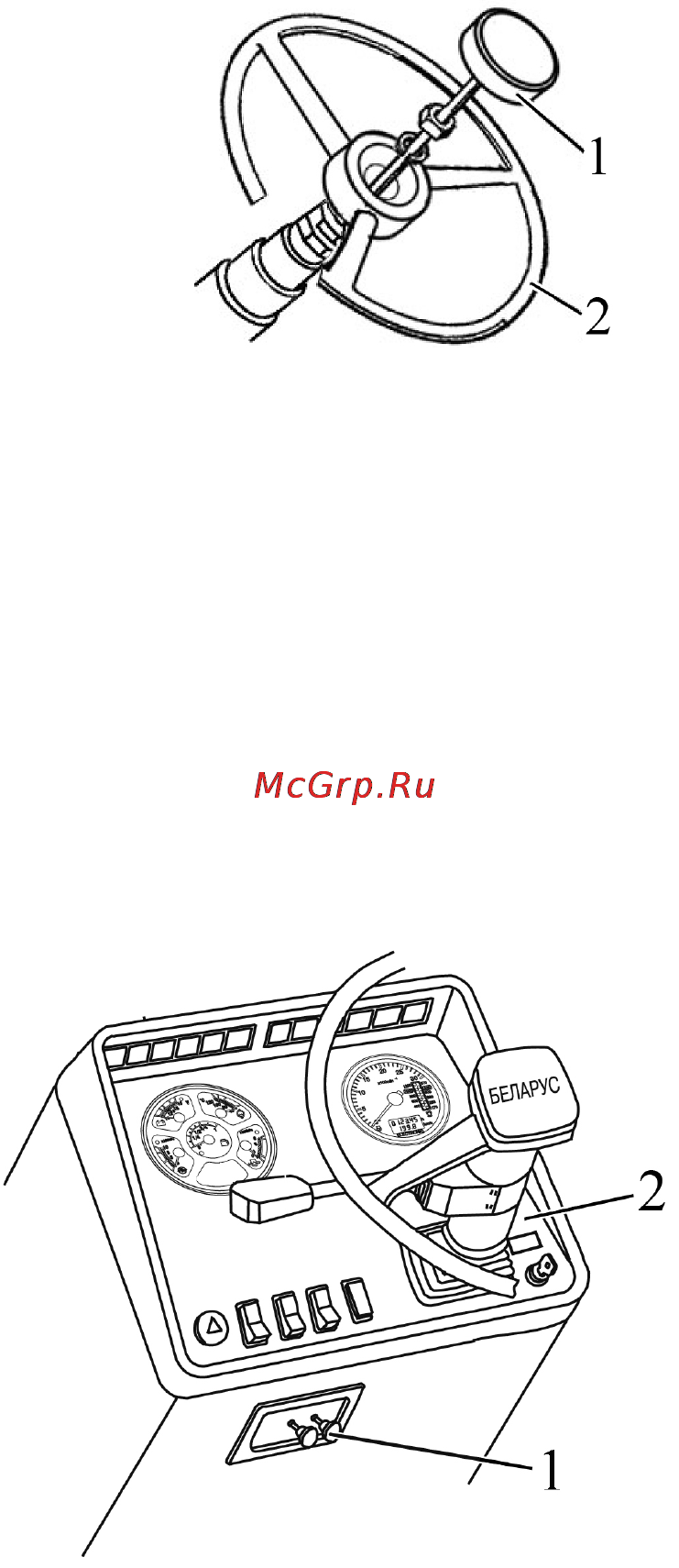

1 – зажим; 2 – рулевое колесо.
Рисунок 2.8.1 – Изменение положения рулевого колеса по высоте
Рулевая колонка может наклоняться и фиксироваться в четырех положениях
от 25° до 40° с интервалом 5°. Для наклона рулевой колонки потяните на себя руко-
ятку 1 (рисунок 2.8.2), наклоните рулевую колонку в удобное для работы положение
и, отпуская рукоятку 1, плавно покачивайте рулевую колонку в продольном направ-
лении до надежной фиксации.
При зафиксировании рулевой колонки в крайнем переднем положении устано-
вите рычаг переключения передач в положение «Нейтраль», затем переместите его
в крайнее левое положение и, удерживая его в этом положении до полного запуска
двигателя, запустите двигатель. Затем, на стоящем тракторе, убедитесь в нормаль-
ной работе рулевого управления.
1 – рукоятка фиксации угла наклона рулевой колонки; 2 – щиток приборов.
Рисунок 2.8.2 – Изменение положения угла наклона рулевой колонки
