80Х-0000010 РЭ
109

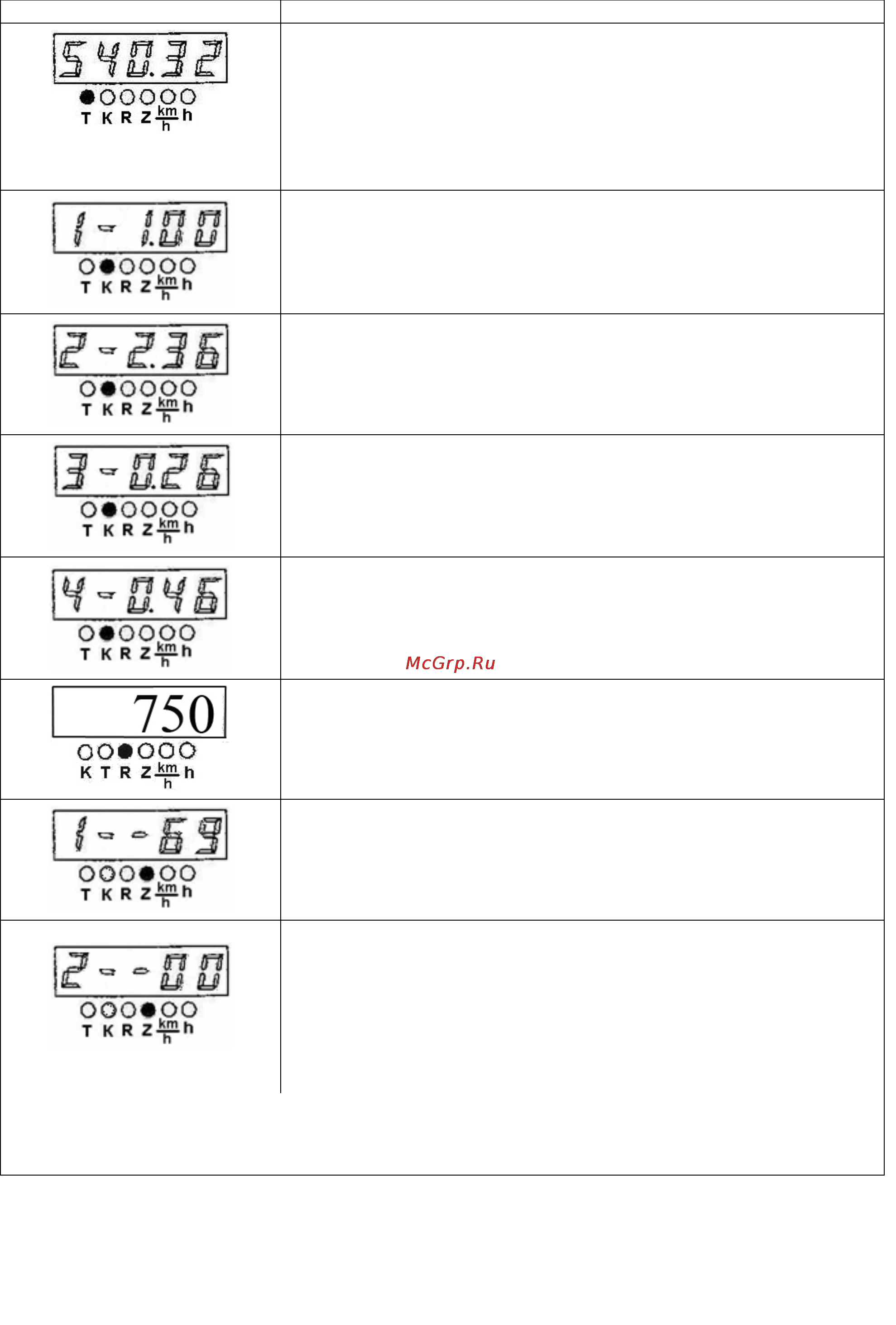

Таблица 3.3
Значение параметра Параметр
Параметр «Т»
В режиме программирования при первом нажатии кноп-
ки 1 и удержании ее более двух секунд пульта на цифро-
вом индикаторе отображается значение «Уточненное сум-
марное время работы двигателя». Данный параметр не-
доступен для изменения, он предоставляет уточненное
значение (до 1/100 часа) времени работы двигателя
Параметр «К1»
Передаточное отношение колесного редуктора.
(параметр для отображения скорости трактора)
Параметр «К2»
Передаточное отношение привода генератора.
(параметр для отображения частоты вращения двигателя)
Параметр «К3»
Передаточное отношение привода ВОМ (540 мин
1)
)
(параметр для отображения частоты вращения ВОМ в ре-
жиме 540 мин
1)
)
Параметр «К4»
Передаточное отношение привода ВОМ (1000 мин
1)
)
(параметр для отображения частоты вращения ВОМ в ре-
жиме 1000 мин
1)
)
Параметр «R»
R – радиус качения заднего колеса, мм. При перепро-
граммировании возможно изменение данного параметра с
дискретностью 5 мм
1)
Параметр «Z1»
Число зубьев шестерни в месте установки датчика скорости
(параметр для отображения скорости трактора)
Параметр «Z2»
Число зубьев шестерни в месте установки датчика обо-
ротов ВОМ
Примечание – для тракторов ««БЕЛАРУС-80Х/80Х.1/100Х»
значение параметра «Z2» устанавливается равным «0» по
причине отсутствия датчика оборотов ВОМ (сигналом для ин-
дикации частоты вращения ВОМ служит сигнал с фазной об-
мотки генератора)
___________________________________________________________________________________________
1)
«750» – значение для шин 15.5R38. При установке иных типов шин необходимо ус-
тановить значение параметра «R», соответствующее радиусу качения установленных шин,
в соответствии с таблицей 3.1.
В процессе эксплуатации разрешено изменять значения параметра «радиус каче-
ния колеса R», который определяется исходя из установленных на тракторе шин путем
измерения расстояния от центра колеса до опорной поверхности.
ЗАПРЕЩАЕТСЯ ИЗМЕНЯТЬ ВВЕДЕННЫЕ ЗНАЧЕНИЯ ВСЕХ ОСТАЛЬНЫХ ПА-
РАМЕТРОВ (ЗАВОДСКИЕ НАСТРОЙКИ).
