80Х-0000010 РЭ

Кроме предохранителей, расположенных в щитке приборов и показанных на ри-

сунке 2.16.2, в бортовой сети тракторов «БЕЛАРУС-80Х/80Х.1/100Х» имеется еще пре-

дохранитель 3 (рисунок 2.16.3) цепи заряда аккумуляторных батарей и общего питания

бортовой сети трактора до запуска (номиналом 60А). Предохранитель 3 расположен в

блоке предохранителей 1. Блок предохранителей 1 установлен на кронштейне 2, закре-

пленном на

корпусе маслобака ГНС и ГОРУ с левой стороны.

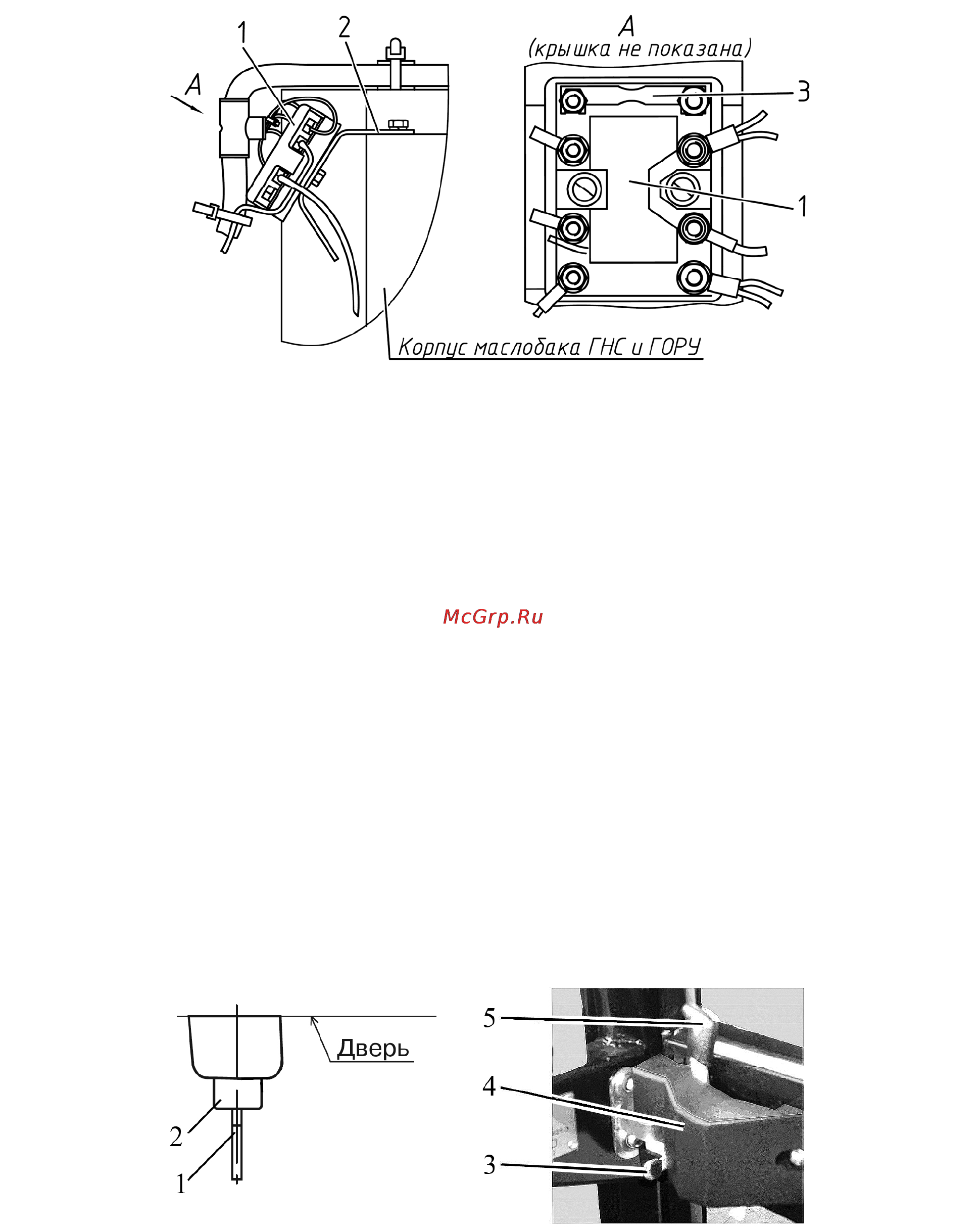

1 – блок предохранителей, 2 – кронштейн; 3 – предохранитель номиналом 60А.

Рисунок 2.16.3 – Установка блока предохранителей на корпусе маслобака ГНС и ГОРУ

2.17 Замки и рукоятки кабины

2.17.1 Замки дверей кабины

Левая и правая двери кабины трактора закрываются замками 4 (рисунок

2.17.1) изнутри. Рычаг 5 служит для открывания левой и правой двери кабины изнут-

ри. При перемещении рычага 5 назад замок двери открывается. Замки правой и ле-

вой двери могут быть заблокированы изнутри кабины. Для того, чтобы заблокиро-

вать замок двери изнутри кабины, необходимо захват 3 переместить в крайнее

верхнее положение. Для разблокирования, соответственно, переместить захват 3 в

крайнее нижнее положение.

При разблокированных замках 4 левая дверь открывается снаружи нажатием

на кнопку 2 ручки.

Замок левой двери кабины закрывается и открывается снаружи. Чтобы его за-

крыть снаружи, необходимо выполнить следующее:

- вставить ключ 1 в отверстие цилиндрового механизма, который расположен

в кнопке 2;

- не нажимая на кнопку 2, повернуть ключ в положение “закрыто”.

Чтобы открыть замок левой двери снаружи кабины, необходимо вставить ключ

1 в отверстие цилиндрового механизма, который расположен в кнопке 2 и, не нажи-

мая на кнопку 2, повернуть ключ в положение “открыто”, затем нажать на кнопку 2.

1 – ключ; 2 – кнопка; 3 – захват, 4 – замок; 5 – рычаг.

Рисунок 2.17.1 – Замок двери кабины
