80Х-0000010 РЭ
42

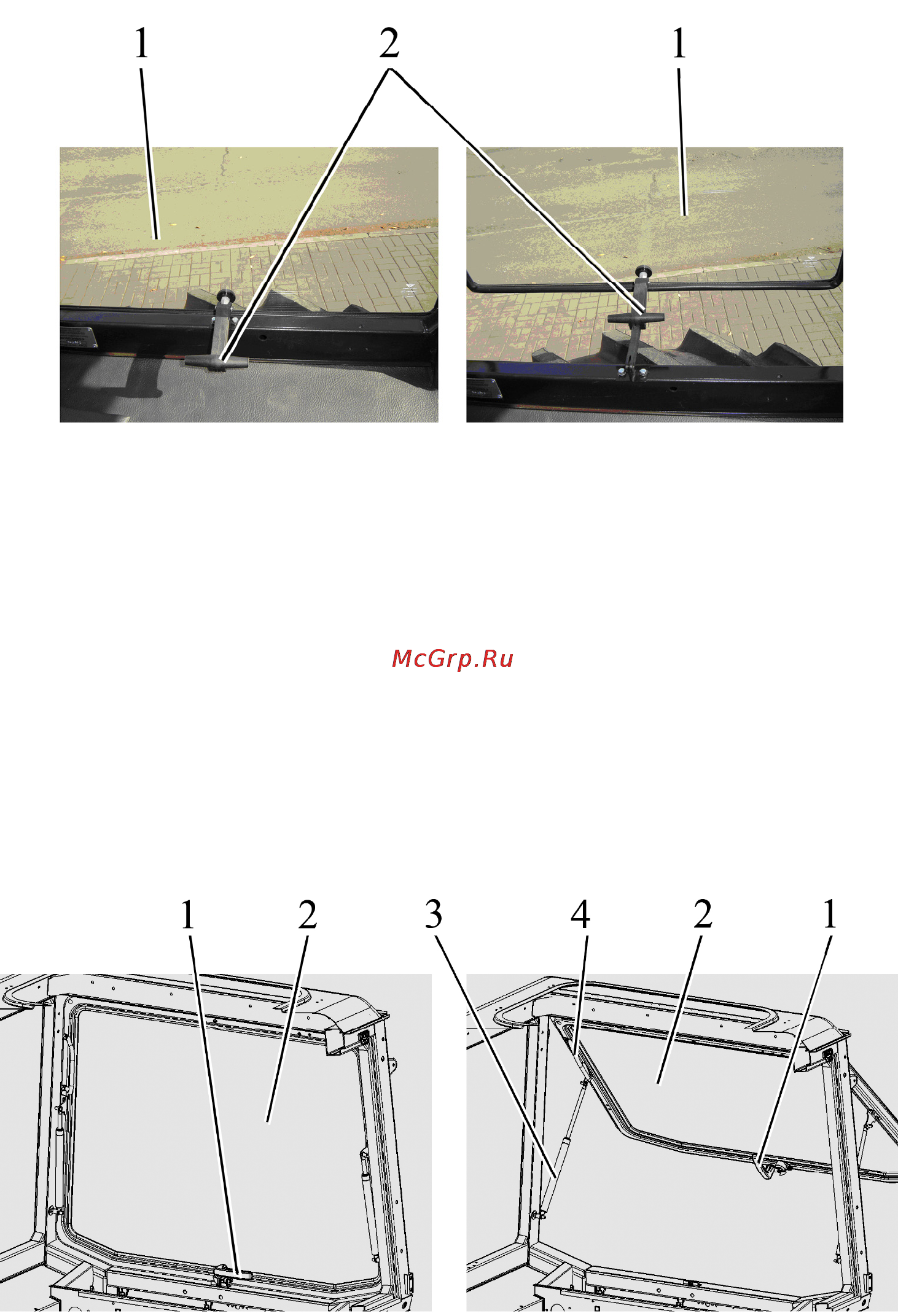

2.17.2 Открытие бокового окна
Для открытия бокового окна 1 (рисунок 2.17.2) необходимо приподнять рукоят-
ку 2 вверх и оттолкнуть от себя до фиксации бокового окна 1 в открытом положении.
Для закрытия бокового окна 1 необходимо приподнять рукоятку 2 вверх и по-
тянуть на себя до фиксации бокового окна 1 в закрытом положении.
а) окно закрыто б) окно открыто
1 – боковое окно; 2 – .рукоятка.
Рисунок 2.17.2 – Открытие бокового окна
2.17.3 Открытие заднего окна
Для открытия заднего окна 2 (рисунок 2.17.3) кабины поверните рукоятку 1
вверх (против часовой стрелки) и оттолкните окно наружу. Под действием пневмо-
подъемников 3 оно займет наклонное положение.
Для закрытия потяните за поручень 4 окно на себя до прижатия к оконному
проему, поверните рукоятку 1 по часовой стрелке до совмещения выступа зацепа
ручки с подформовкой в кронштейне.
а) окно закрыто б) окно открыто
1 – рукоятка; 2 – заднее окно; 3 – пневмоподъемник; 4 – поручень.
Рисунок 2.17.3 – Открытие заднего окна
