80Х-0000010 РЭ
128

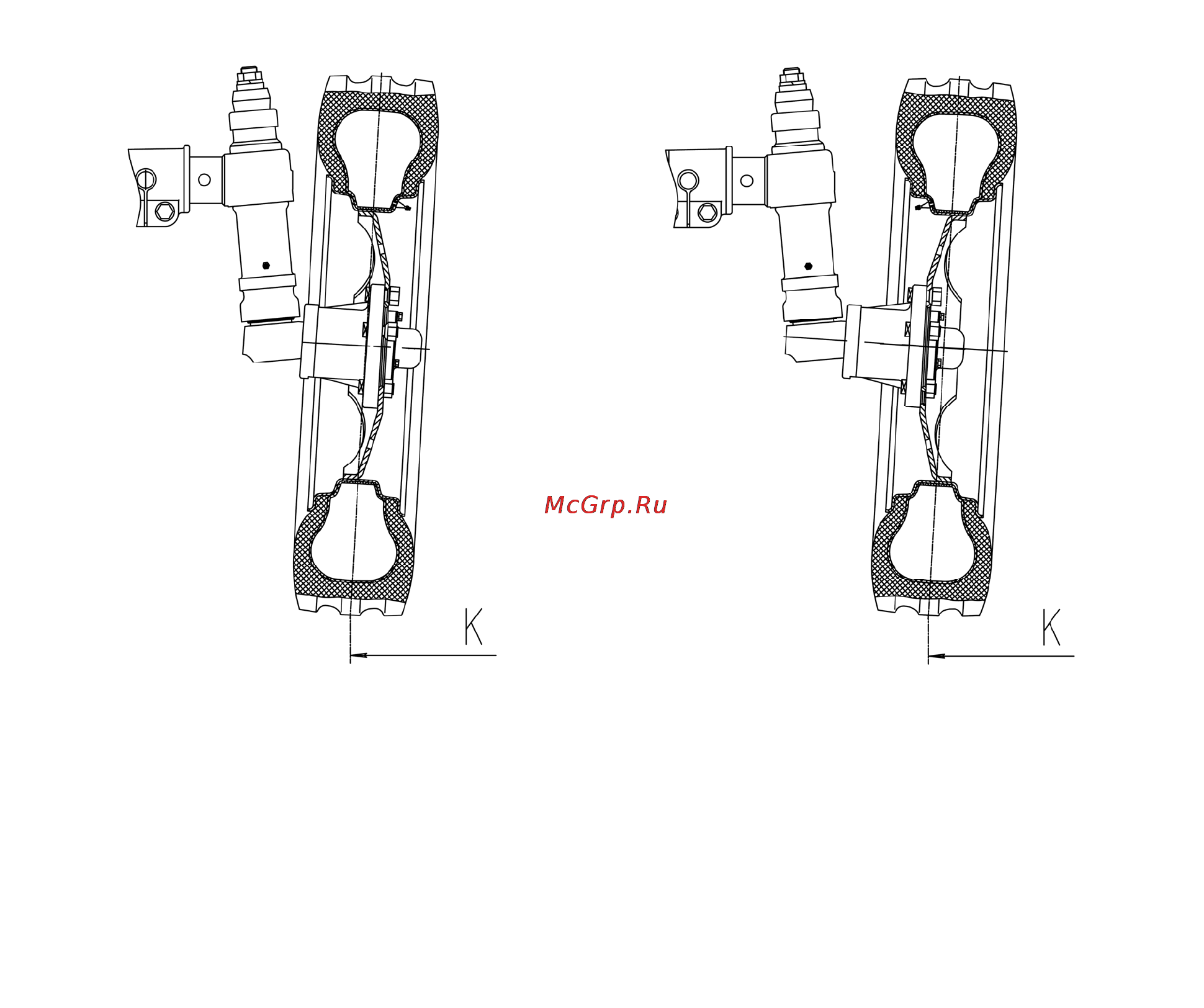

На рисунке 4.2.7 представлены варианты установки колес по схеме 1 и схеме 2.
СХЕМА 1 СХЕМА 2
Рисунок 4.2.7 – Варианты установки передних колес на тракторах с двухколесной осью
ВНИМАНИЕ: В СОСТОЯНИИ ПОСТАВКИ С ЗАВОДА ПЕРЕДНИЕ КОЛЕСА УС-
ТАНОВЛЕНЫ НА КОЛЕЮ ПО СХЕМЕ 1 (РИСУНОК 4.2.7)!
Для установки колес на колею по схеме 2 необходимо выполнить следующее:
- отсоединить колеса от ступиц оси;
- переставить колеса с борта на борт, присоединив их к ступицам оси проти-
воположной стороной диска.
Гайки крепления колеса к ступице оси затянуть моментом от 200 до 250 Н·м.
ВНИМАНИЕ: ПОСЛЕ УСТАНОВКИ КОЛЕС ПРОВЕРЯЙТЕ ЗАТЯЖКУ ГАЕК
ПОСЛЕ ПЕРВОГО ЧАСА РАБОТЫ, ЧЕРЕЗ 10 ЧАСОВ РАБОТЫ И КАЖДЫЕ ПОСЛЕ-
ДУЮЩИЕ 125 ЧАСОВ РАБОТЫ!
ВНИМАНИЕ: ПОСЛЕ ИЗМЕНЕНИЯ КОЛЕИ ПО ПЕРЕДНИМ КОЛЕСАМ ВЫ-
ПОЛНЯЙТЕ ПРОВЕРКУ И РЕГУЛИРОВКУ СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС. ПЕ-
РЕД ПРОВЕРКОЙ СХОДИМОСТИ ОБЯЗАТЕЛЬНО ВЫПОЛНИТЕ ПРОВЕРКУ И, ЕС-
ЛИ НЕОБХОДИМО, РЕГУЛИРОВКУ ЛЮФТОВ В ШАРНИРАХ РУЛЕВЫХ ТЯГ!
