1.4 Уровень вибрации на рабочем месте оператора тракторов «БЕЛАРУС-
80Х/80Х.1/100Х»
Максимально допустимые уровни вибрации в вертикальном направлении на си-
денье оператора тракторов «БЕЛАРУС-80Х/80Х.1/100Х» представлены в таблице 1.3.
Таблица 1.3
Наименование
параметра
Значение параметра в октавной полосе
со среднегеометрической частотой, Гц
Октавная полоса, Гц 2,0 4,0 8,0 16,0 31,5
Среднеквадратическое
значение ускорения, м/с
2
0,79 0,57 0,60 1,14
-
Максимально допустимые уровни вибрации в горизонтальном направлении на
сиденье оператора тракторов «БЕЛАРУС-80Х/80Х.1/100Х» представлены в таблице 1.4.
Таблица 1.4
Наименование параметра
Значение параметра в октавной полосе
со среднегеометрической частотой, Гц
Октавная полоса, Гц 1,0 2,0 4,0 8,0 16,0 31,5 63,0
Среднеквадратическое зна-
чение ускорения, м/с
2
0,316 0,423 0,800 1,620 3,200 6,380 12,760
Максимально допустимые уровни локальной вибрации на органах управления
тракторов «БЕЛАРУС-80Х/80Х.1/100Х» представлены в таблице 1.5.
Таблица 1.5
Наименование параметра
Значение параметра в октавной полосе
со среднегеометрической частотой, Гц
Октавная полоса, Гц 16,0 31,5 63,0 125,0 250,0
Среднеквадратическое значение
скорости, м/с
4,0·10
-2
2,8·10
-2
2,0·10
-2
1,4·10
-2
1,0·10
-2
Уровень скорости, дБ 118 115 112 109 106
1.5 Маркировка трактора
Фирменная металлическая табличка закреплена на задней стенке кабины
слева, как показано на рисунке 1.5.1.
Кроме того, порядковый номер трактора нанесен ударным способом на пра-
вом или левом лонжероне полурамы.

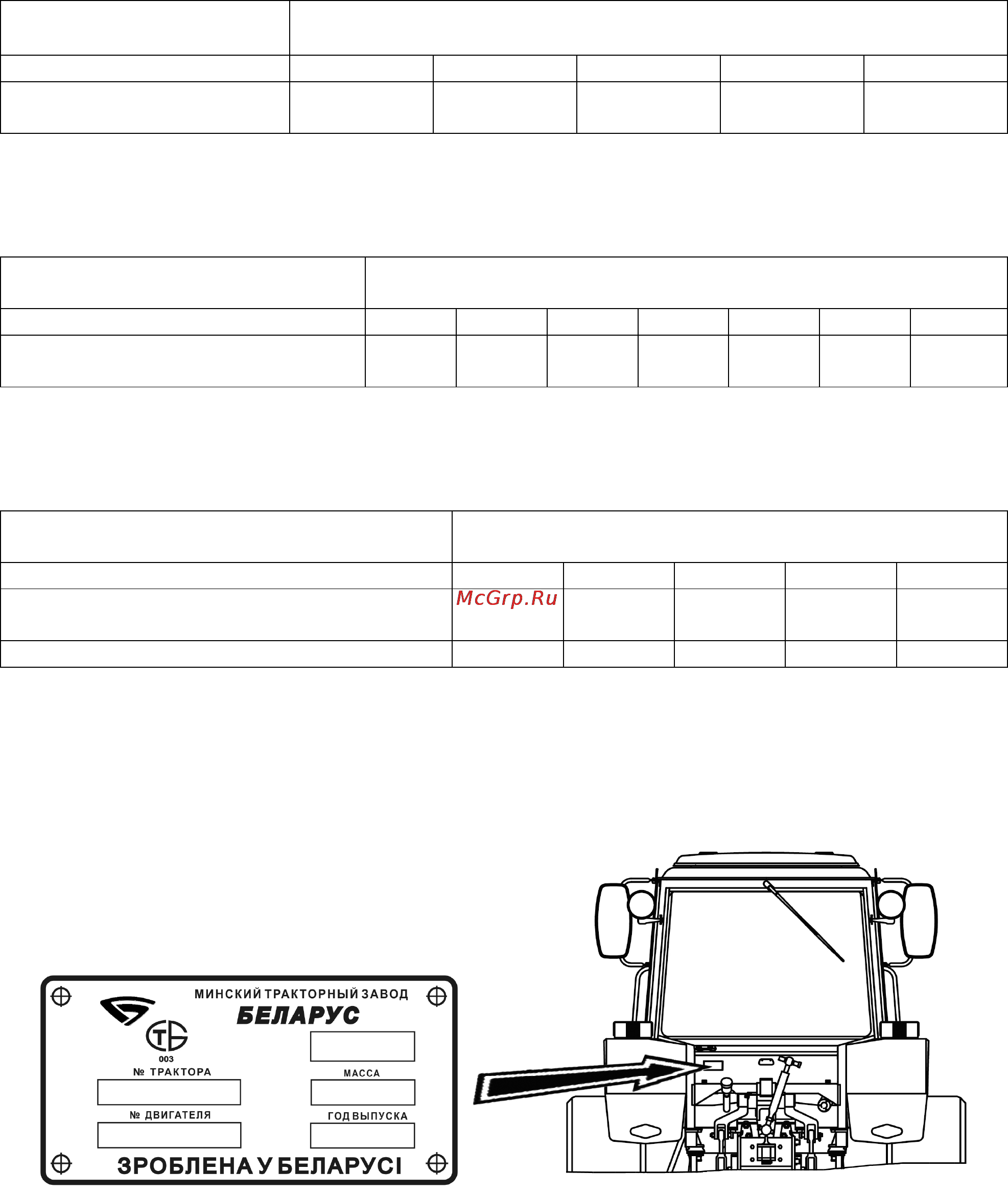

Рисунок 1.5.1 – Место расположения фирменной маркировочной таблички трактора
1.6 Упаковка
Трактор отгружается потребителю без упаковки.
