13
www.elsotherm.ru
7.2 Функциональная схема котла

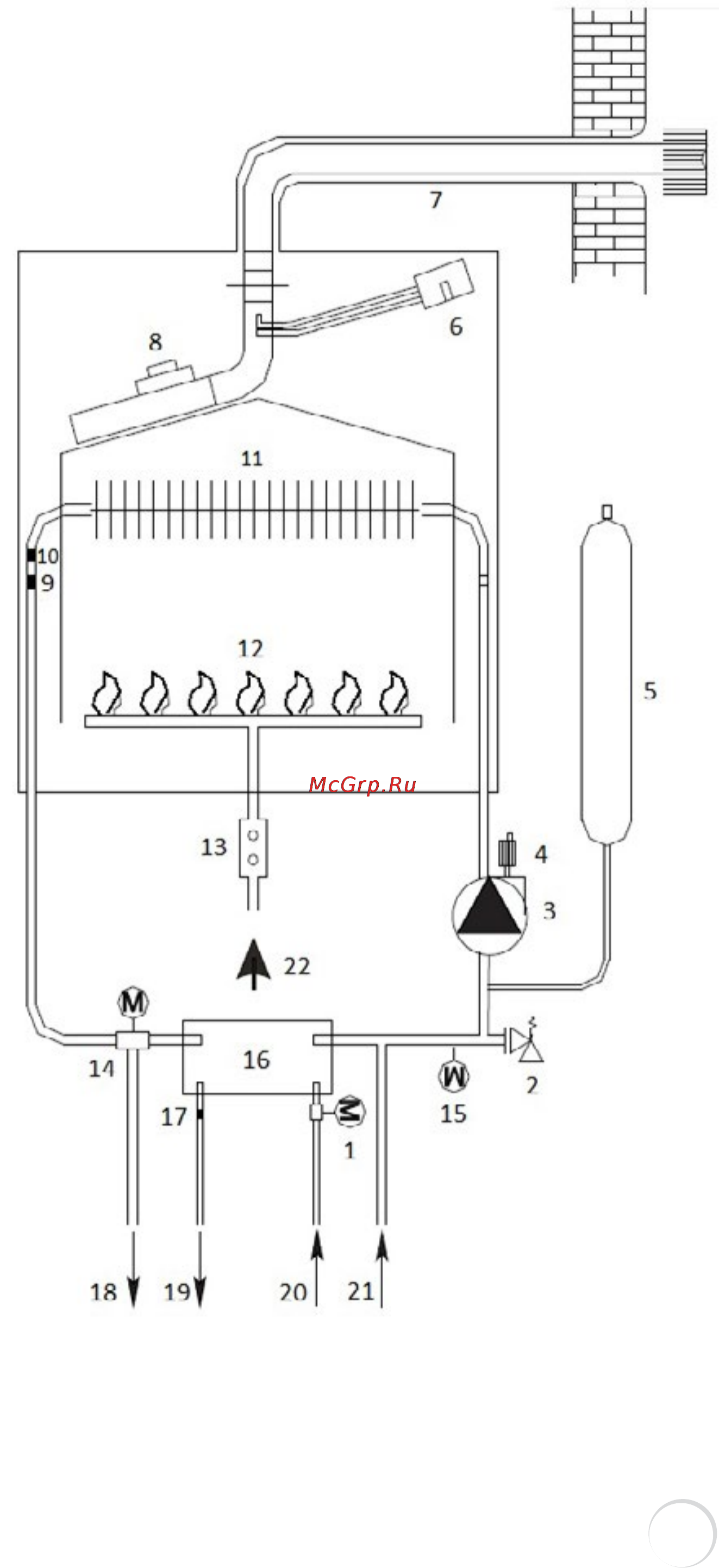

Рисунок 2. Функциональная схема котла
1 – Датчик протока
2 – Предохранительный клапан
3 – Насос
4 – Клапан воздухоудаления
5 – Расширительный бак
6 – Дифференциальное реле давления дыма
7 – Коаксиальный дымоход
8 – Вентилятор дымоудаления
9 – Датчик температуры контура отопления
10 – Реле перегрева
11 – Главный теплообменник
12 – Горелка
13 – Газовый клапан
14 – Трехходовой клапан
15 – Реле давления воды
16 – Пластинчатый теплообменник
17 – Датчик температуры контура ГВС
18 – Выход контура отопления
19 – Выход ГВС (горячая вода)
20 – Вход ХВС (холодная вода)
21 – Вход контура отопления
22 – Вход газа
