44
Elsotherm Бесконечное тепло

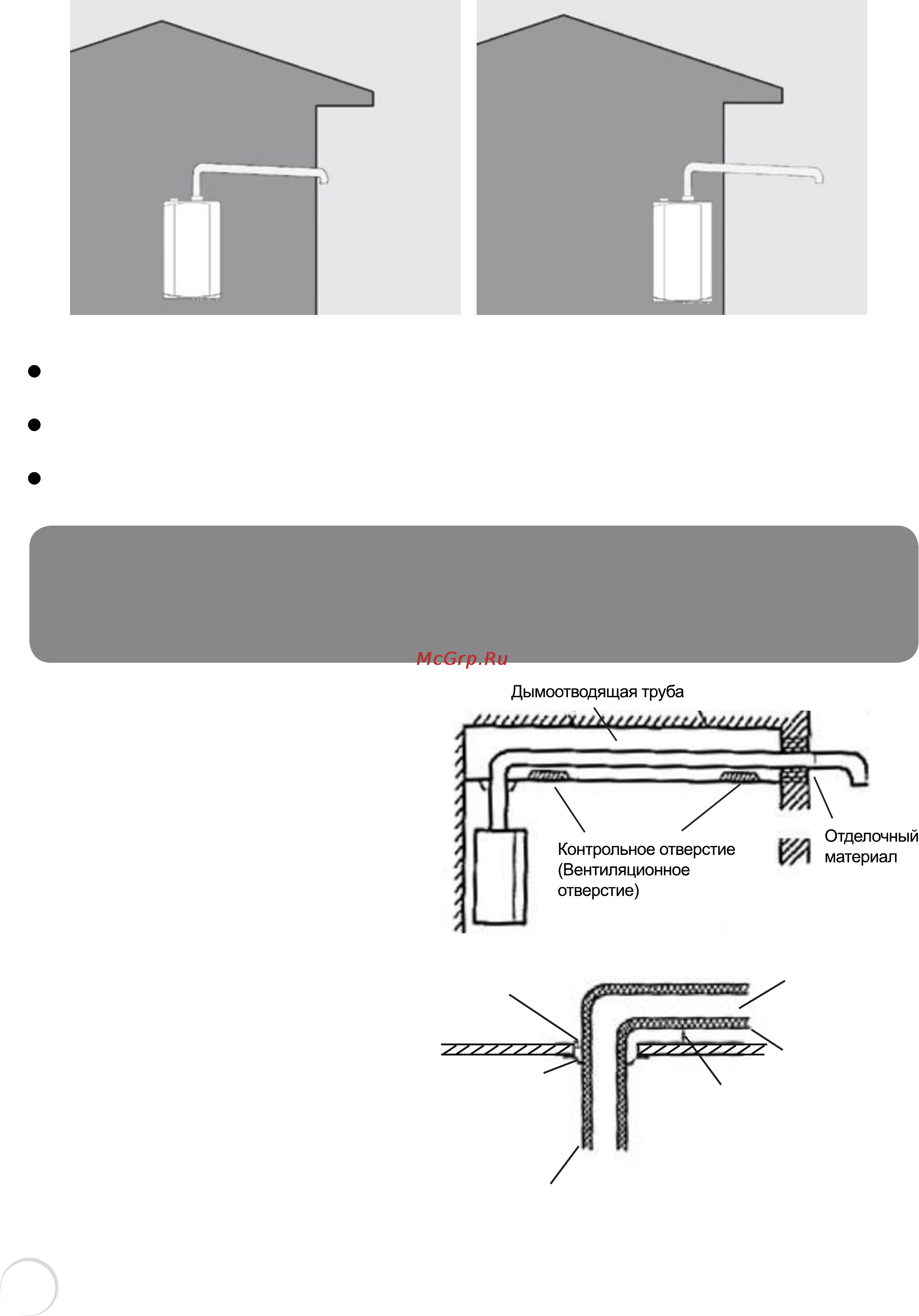

Требования к установке дымовой трубы (принудительный
выхлоп и принудительный воздухозабор)
Установите трубу дымохода таким образом, чтобы ее длина превышала зону давления
ветра, а также убедитесь, что сильный ветер и дождь не повредят ее.
Убедитесь, что конечная часть дымохода не касается близлежащего здания или других
преград.
Установка в зоне давления ветра приведет к неполному сгоранию, что может привести к
образованию сажи, низкой эффективности и проблемам со сгоранием.
Неправильно Правильно
Отверстие впускной и дымоотводящих труб должно устанавливаться там, где
нет людей.
Пар от отработанного газа в зимнее время может вызвать образование льда, который
может упасть и вызвать травмы или повреждение имущества.
13.5 Установка дымовой
трубы, частично скрытой
в потолке
Во избежание утечки выхлопных
газов соединительные участки
должны быть прочно скреплены и
покрыты огнеупорным материалом,
за исключением металла. Для ремонта
и технического обслуживания
воздухоприемной/выхлопной трубы
необходимо контрольное отверстие.
Скрытая установка
При удлинении дымовой трубы,
следует закрепить трубу к стене или
потолку с шагом между креплениями
не более 90 см для предотвращения
провисания.
Фальшпотолок
(выхлопная труба)
Покрытие
(огнеупорный материал)
Изоляционный
материал
(более 20 мм)
Выхлопная
труба
Более 50 мм
