42
Elsotherm Бесконечное тепло
1. Котел должен быть установлен строго вертикально.
2. При установке настенного котла необходимо предусмотреть пространство для
технического обслуживания и проведения чистки.
3. Стена должна выдержать вес котла (35 ~ 45 кг) и быть огнеупорной, размеры огнеупорной
плиты указанны на рисунке.
4. Перед проведением монтажных работ, необходимо проверить трубопроводы и запорную
арматуру системы отопления и ГВС, а также трубу газоснабжения.
13.3 Выбор места для установки
1. При установке настенного котла необходимо предусмотреть пространство для его
последующего технического обслуживания.
2. Нагрузка, которую должна выдерживать стена: 35-45 кг. для котла T-116 / T-120; 45-50 кг.
для котла T-124. При необходимости, стену надо усилить.
3. Не устанавливайте в местах, где есть возможность контакта с веществами (кислоты,
щелочи и другие химически активные вещества),
которые могут привести к возникновению коррозии различных материалов, что сократит
срок эксплуатации котла.
4. Поверхность, на которую устанавливается котел должна быть огнеупорной.
5. Не устанавливайте котел в местах с повышенной влажностью или в закрытых помещениях
без возможности проветривания.
При установке котла монтаж дымохода должен соответствовать указанным инструкциям и
действующим противопожарным нормам.
13.2 Установка котла

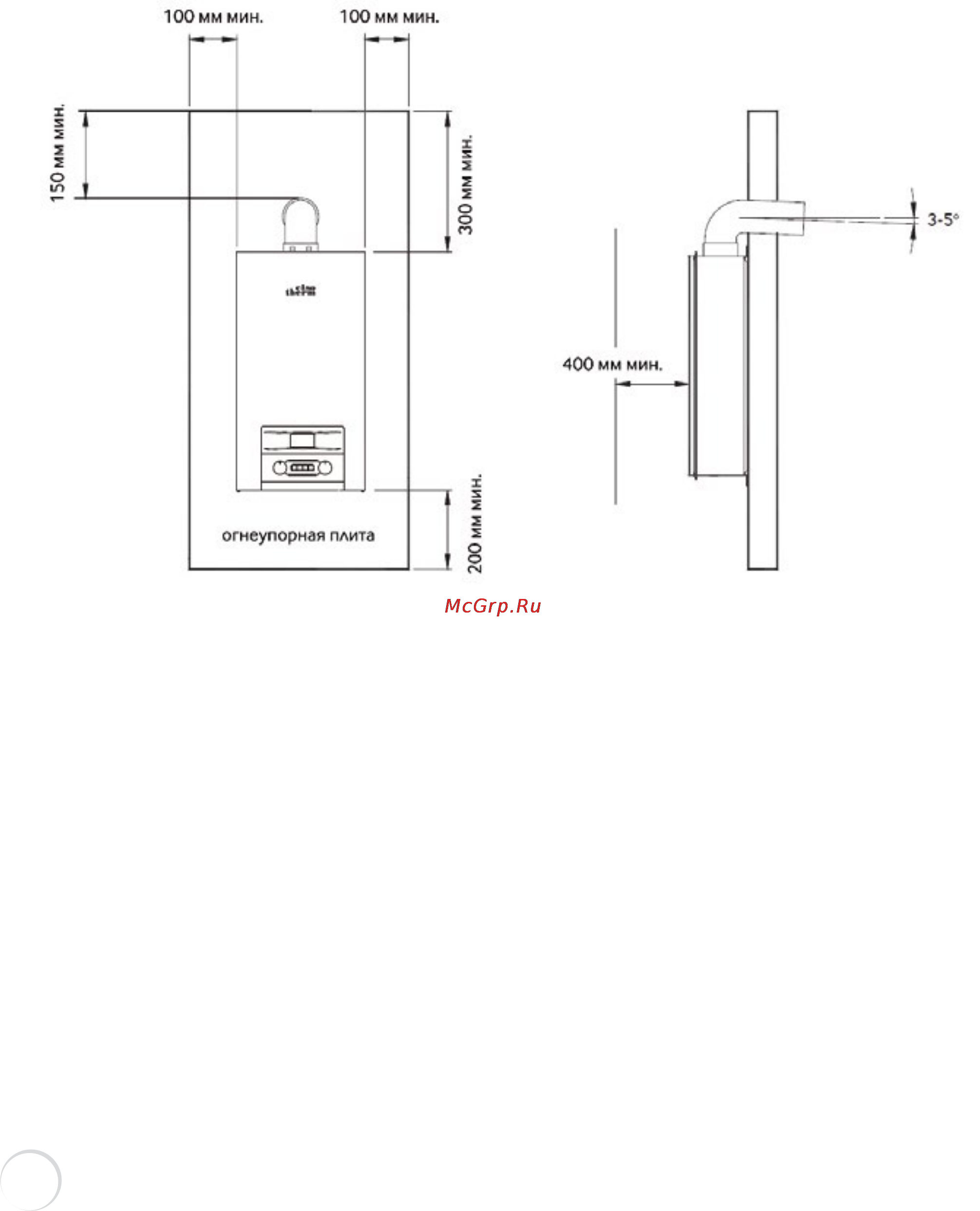

Рисунок 12. Установка котла
