7.4 Схема работы котла
7.4.1 Схема работы контура
отопления
7.4.2 Схема работы контура ГВС
Отсутствие протока воды в контуре ГВС.
Трехходовой клапан включен для
движения теплоносителя по контуру
отопления со следующей очередностью
прохождения узлов:
1) циркуляционный насос
2) главный теплообменник
3) трехходовой клапан
4) радиаторы
5) циркуляционный насос и т.д.
Условные обозначения узлов
соответствуют нумерации на рис. 2
Стрелками обозначено движение
теплоносителя и изменение его
температуры.
При наличии протока воды в контуре ГВС, отбор
тепла происходит во вторичном пластинчатом
теплообменнике.
Трехходовой клапан включен для движения
теплоносителя по контуру приготовления горячей
воды со следующей очередностью прохождения
узлов:
1) циркуляционный насос
2) главный теплообменник
3) трехходовой клапан
4) вторичный теплообменник
5) циркуляционный насос и т.д.
Условные обозначения узлов соответствуют
нумерации на рис. 2
Стрелками обозначено движение теплоносителя и
воды контура ГВС и изменение их температуры.

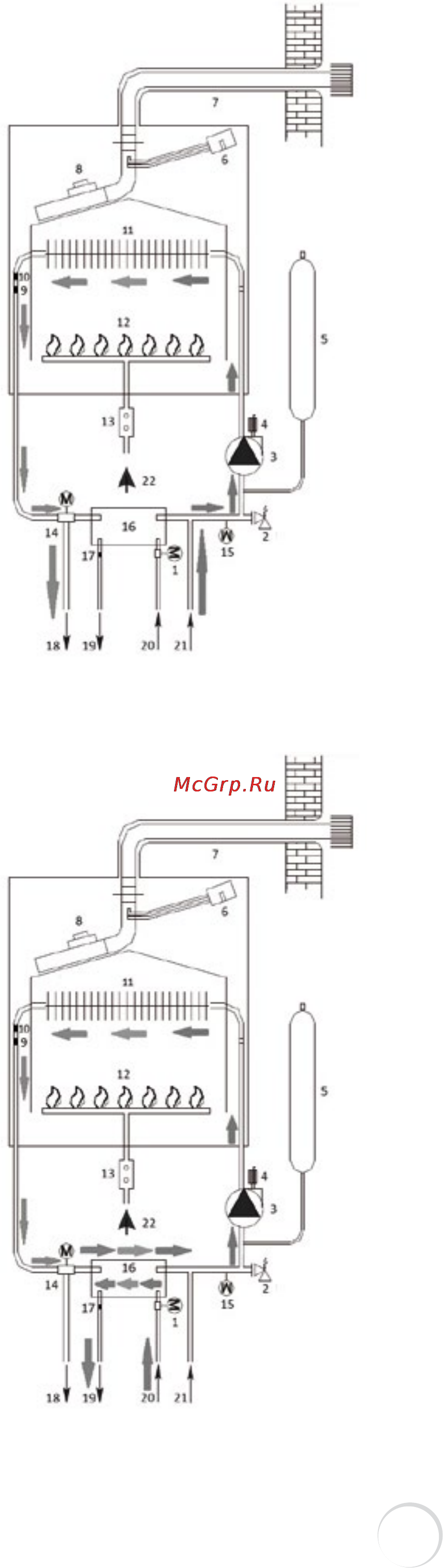

Рисунок 4. Схема работы контура отопления
Рисунок 5. Схема работы контура ГВС
