78
Elsotherm Бесконечное тепло
Фото Описание Артикул
Кол-во
в котле
Т-116 Т-120 Т-124
Теплоизолирующая
прокладка задняя
BC15010027 1 X
Теплоизолирующая
прокладка боковая
BC15010005 2 X X X
Теплоизолирующая
прокладка передняя
BC15010006 1 X X
Теплоизолирующая
прокладка передняя
BC15010028 1 X
Питающий кабель DA13010035 1 X X X
Кабель к газовому
клапану
DA13010015 1 X X X
Кабель к прессостату DA13010019 1 X X X
Кабель к вентилятору DA13010016 1 X X X
Кабель к трехходовому
клапану
DA13010017 1 X X X
Кабель к насосу DA13010018 1 X X X
Клипса к камере
сгорания
EA11070011 2 X X X
Прокладка 23.2*17.2*3 EC12020002 5 X X X
Шайба 3/4” ED15010001 9 X X X
Шайба 1/4” ED15010002 2 X X X
Шайба 1/2” ED15010003 6 X X X
Шайба 3/8” ED15010004 2 X X X
Шайба 1/8” ED15010005 1 X X X

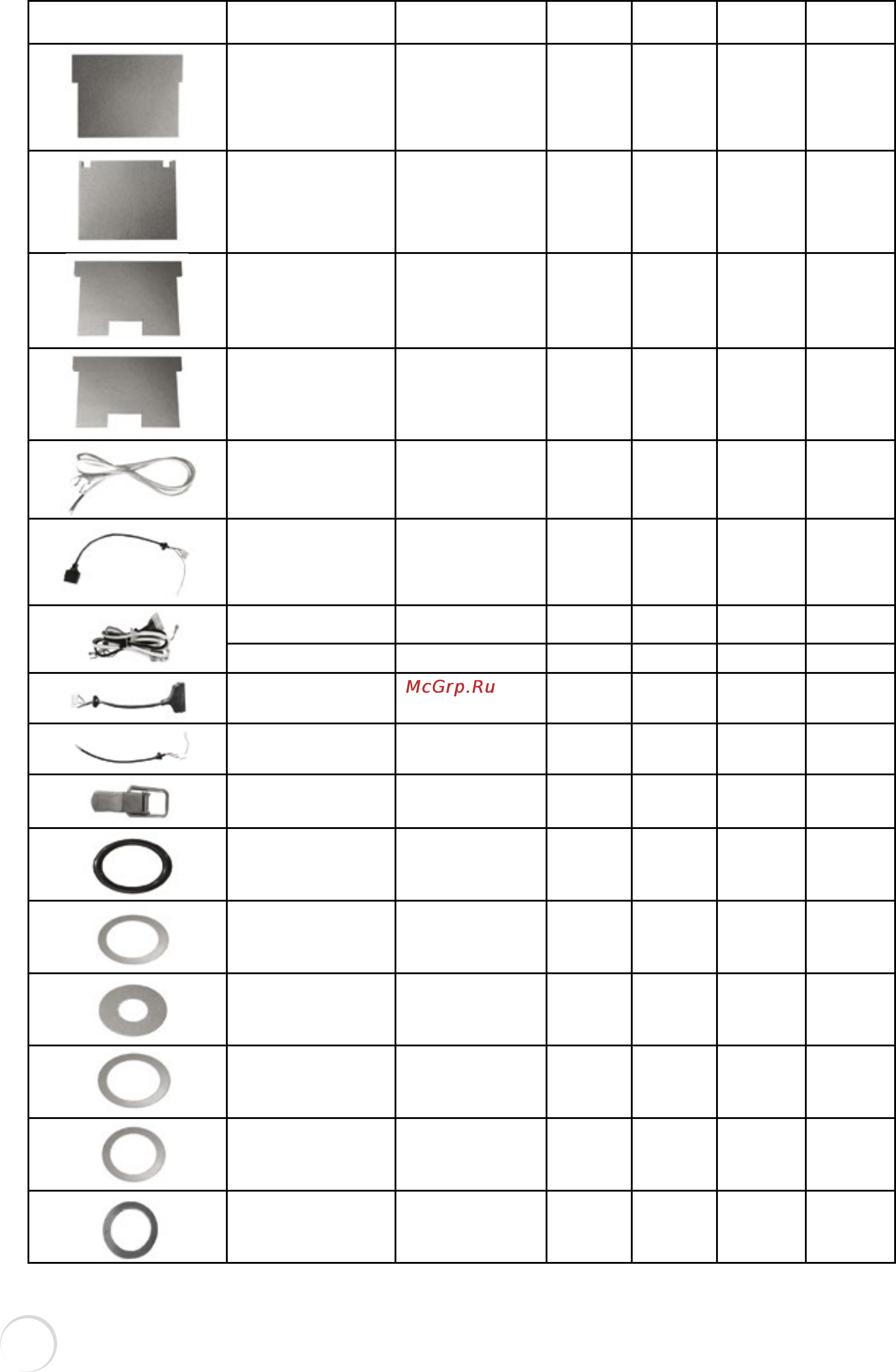

Таблица 8. Каталог составных частей котла Т-116/Т-120/T-124
Приложение 3
