11.5.13 Проверка системы забора воздуха и отвода
продуктов сгорания на герметичность
Проверить визуально целостность дымохода. Перекосы и зазоры в местах соединения
элементов дымохода недопустимы. Стыки раздельного дымохода, в элементах которого не
предусматривается наличие уплотнительных манжет или колец, должны быть герметизированы
термостойкой алюминиевой самоклеющейся лентой. Проверку производить при открытом
доступе свежего воздуха.
11.5.14 Проверка номинального давления подачи
природного газа перед котлом
Внимание!
Давление газа проверяется при работающем котле.
В качестве прибора для измерения рекомендуется использовать U-образный манометр.
Для проведения измерения давления газа:
• Закрыть газовый кран перед котлом;
• Подключить манометр к патрубку замера давления газа, предварительно отвернув
винт с уплотнением. Патрубок находится на газовом клапане, с внутренней стороны котла,
рядом со входной газовой трубой (см. обозначение на рис. 10).
• Открыть газовый кран и включить котел в режим максимального расхода газа
(например, в режиме производства максимального количества горячей воды в контуре ГВС);
• Определить показания прибора и проверить на соответствие данным таблицы с
техническими характеристиками (раздел 6);
После проведения измерения:
• Выключить котел и закрыть газовый кран;
• Отключить манометр;
• Завернуть винт с уплотнением на патрубок замера давления газа;
• Проверить место установки винта на герметичность методом обмыливания. Появление
пузырьков означает утечку газа. Утечка газа не допускается.
Адрес и контактный телефон ближайшего сервисного центра по обслуживанию котлов
Elsotherm вы можете узнать в торгующей организации и на наших сайтах www.elso.ru и www.
elsotherm.ru

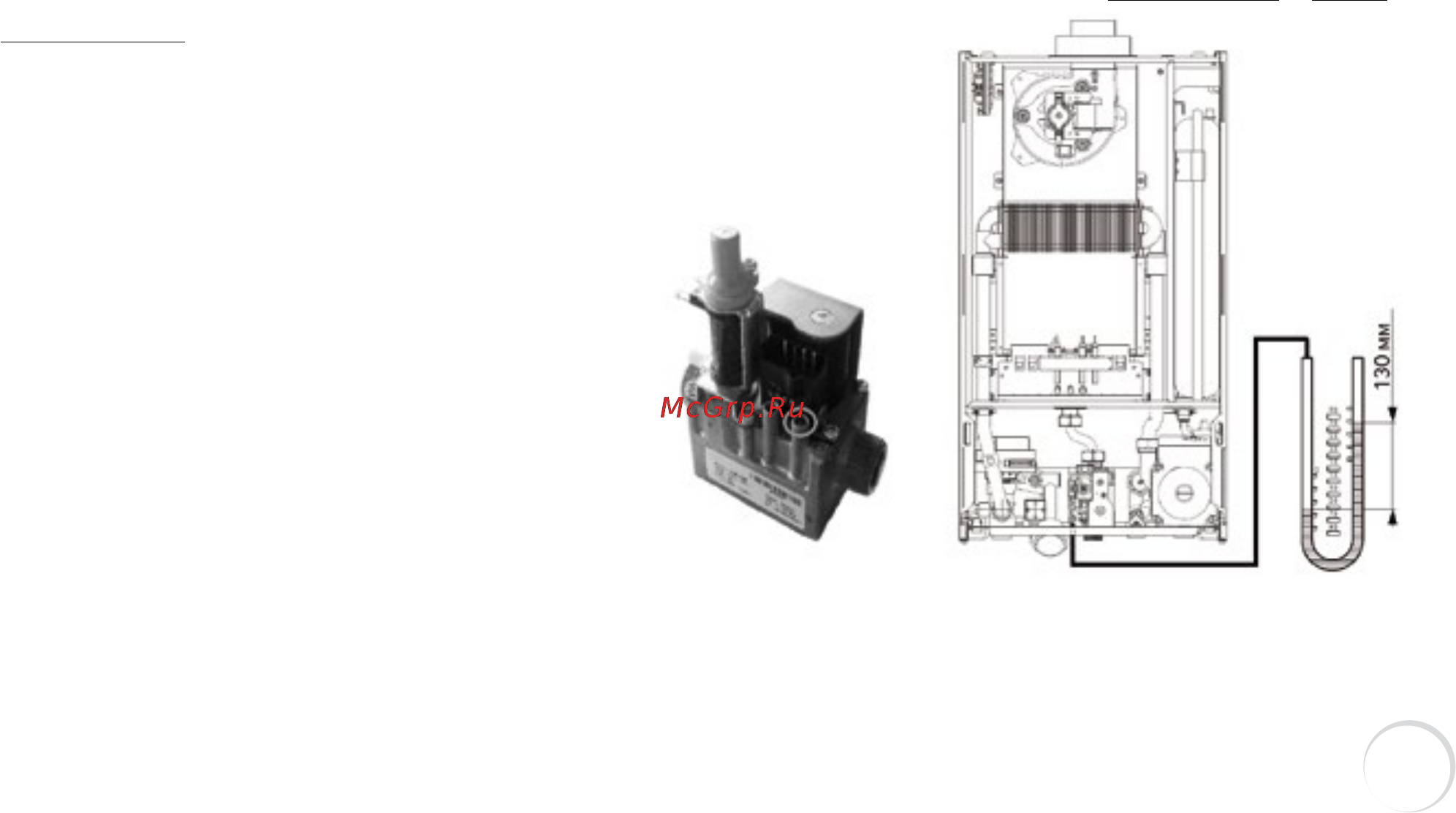

Рисунок 10. Проверка номинального давления подачи природного газа
