Elsotherm IWH55T [24/82] Эксплуатация котла
![Elsotherm IWH55T [24/82] Эксплуатация котла](/views2/1172014/page24/bg18.png)
24
Elsotherm Бесконечное тепло
10. Эксплуатация котла
10.1 Индикация и управление
10.1.1 Обозначение органов управления и индикации
ВНИМАНИЕ! Для снижения накипеобразования в котле рекомендуется установить
температуру теплоносителя не более 60°C.
Примечание. Для поддержания температуры теплоносителя в системе отопления не
выше 60°C, система отопления должна быть спроектирована/перепроектирована, как
низкотемпературная система отопления, с увеличенным количеством секций в радиаторах
отопления и/или увеличенным количеством радиаторов отопления.

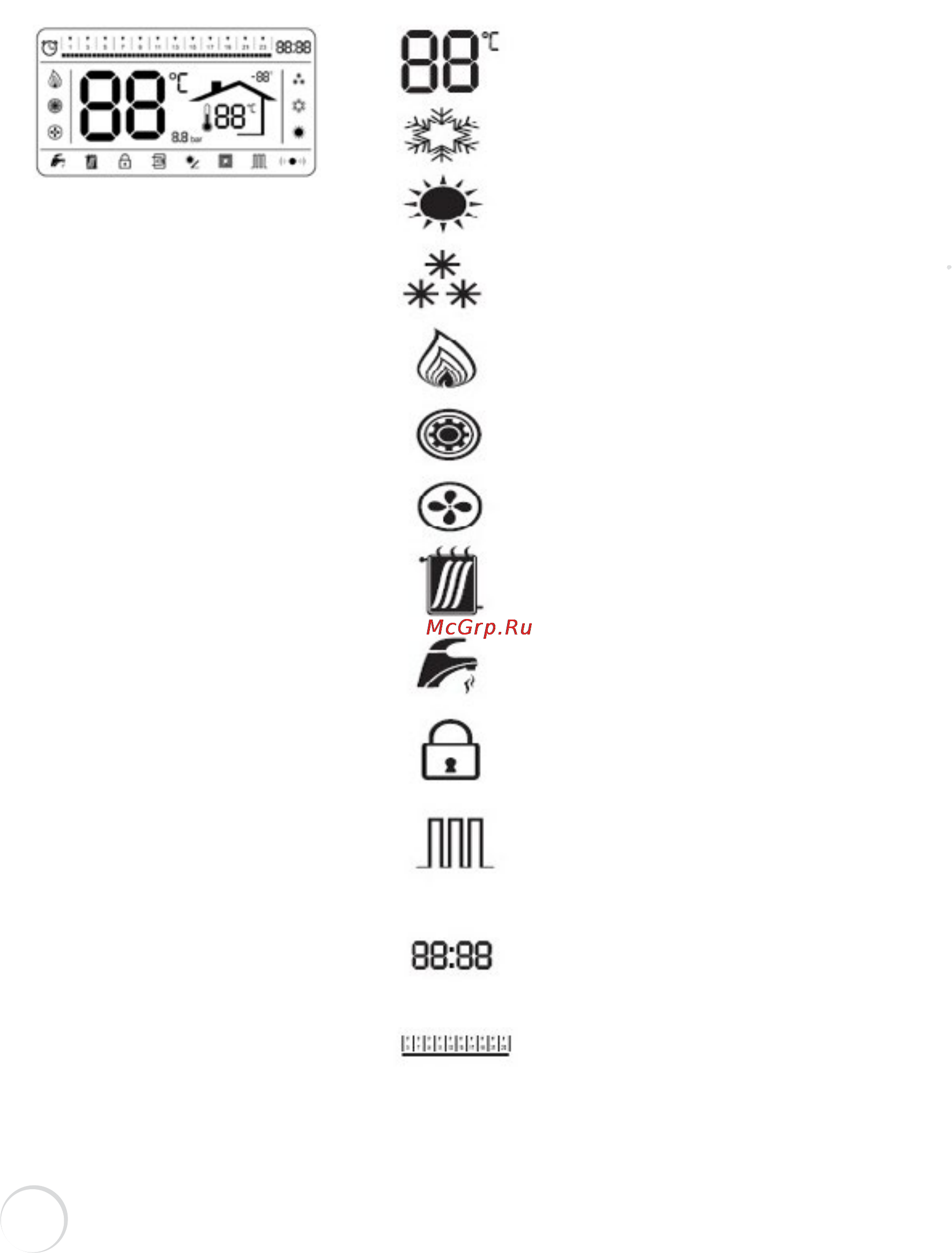

Рисунок 7
Жидкокристаллический индикатор и значения пиктограмм
Отображение температуры на выходе котла,
установленной температуры и кодов ошибок.
Котел находится в зимнем режиме:
отопление и ГВС.
Котел находится в летнем режиме: ГВС.
Горелка включена.
Насос включен.
Вентилятор включен.
Котел подает воду для отопления.
Котел подает воду для ГВС.
Состояние ошибки, работа котла остановлена.
Работа с радиаторной системой отопления.
Текущее время. При работе в режиме
“Таймер”, индикация “ON” обозначает, что
котел в данный момент включен.
При работе в режиме “Таймер”, метка
обозначает текущий временной интервал.
Котел находится в режиме защиты от
замерзания.
