Elsotherm IWH55T [76/82] Приложение 3
![Elsotherm IWH55T [76/82] Приложение 3](/views2/1172014/page76/bg4c.png)
76
Elsotherm Бесконечное тепло
Фото Описание Артикул
Кол-во
в котле
Т-116 Т-120 Т-124
Реле давления AB10100001 1 X X X
Датчик температуры
контура отопления
AC10990001 1 X X X
Реле перегрева AC10990003 1 X X X
Датчик температуры
контура ГВС
AC10990005 1 X X X
Фланец дымохода 20102006 1 X X X
Кольцо-ограничитель
расхода воздуха
BA11010143 1 X
Кольцо-ограничитель
расхода воздуха
BA11010145 1 X X
Панель металлическая
лицевая
BA11010043A 1 X X X
Панель металлическая
левая
BA11010041 1 X X
Панель металлическая
правая
BA11010042 1 X X

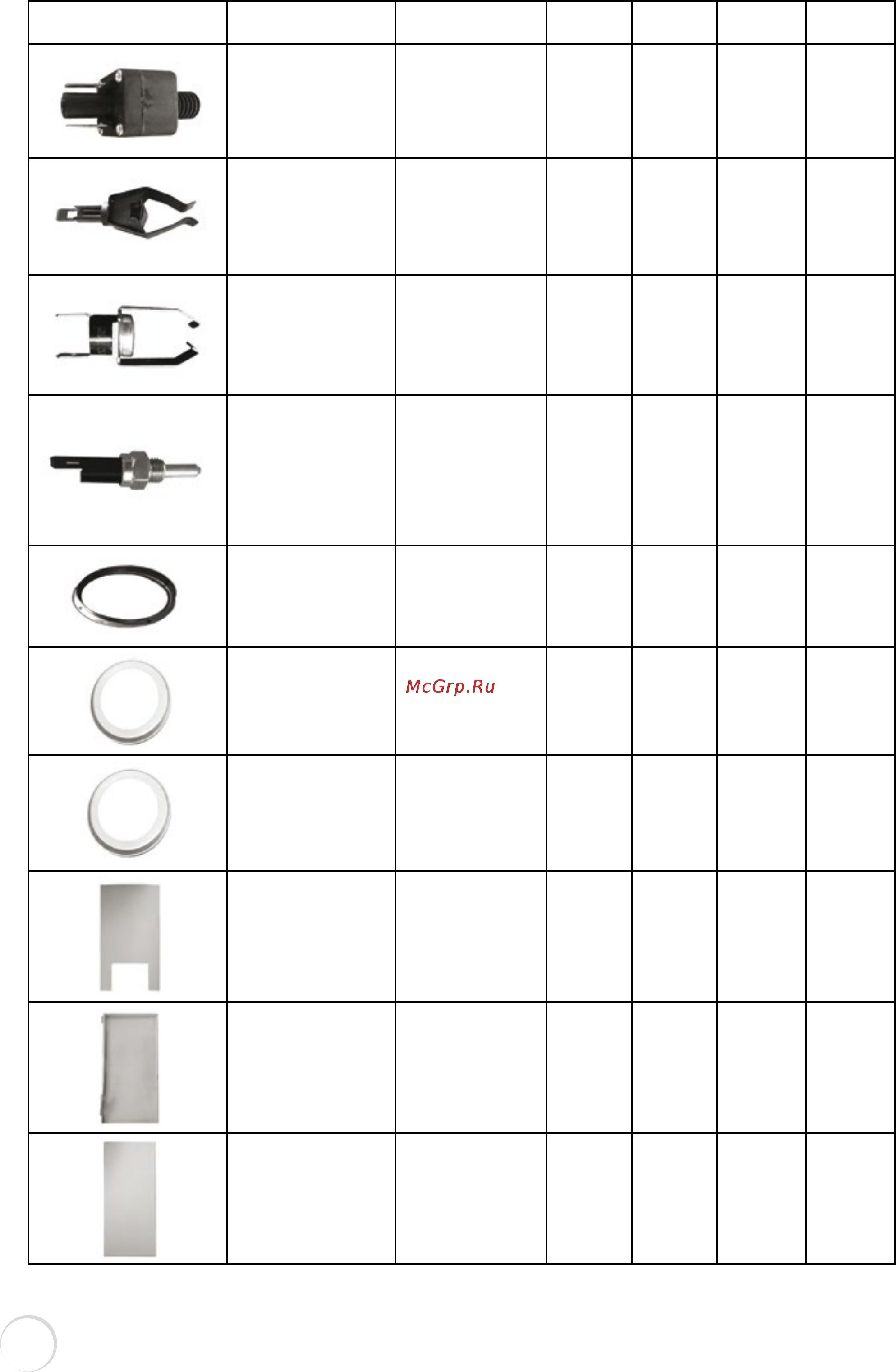

Таблица 8. Каталог составных частей котла Т-116/Т-120/T-124
Приложение 3
