41
www.elsotherm.ru
13. Монтаж котла (для специализированных предприятий)
13.1 Габаритные и присоединительные размеры

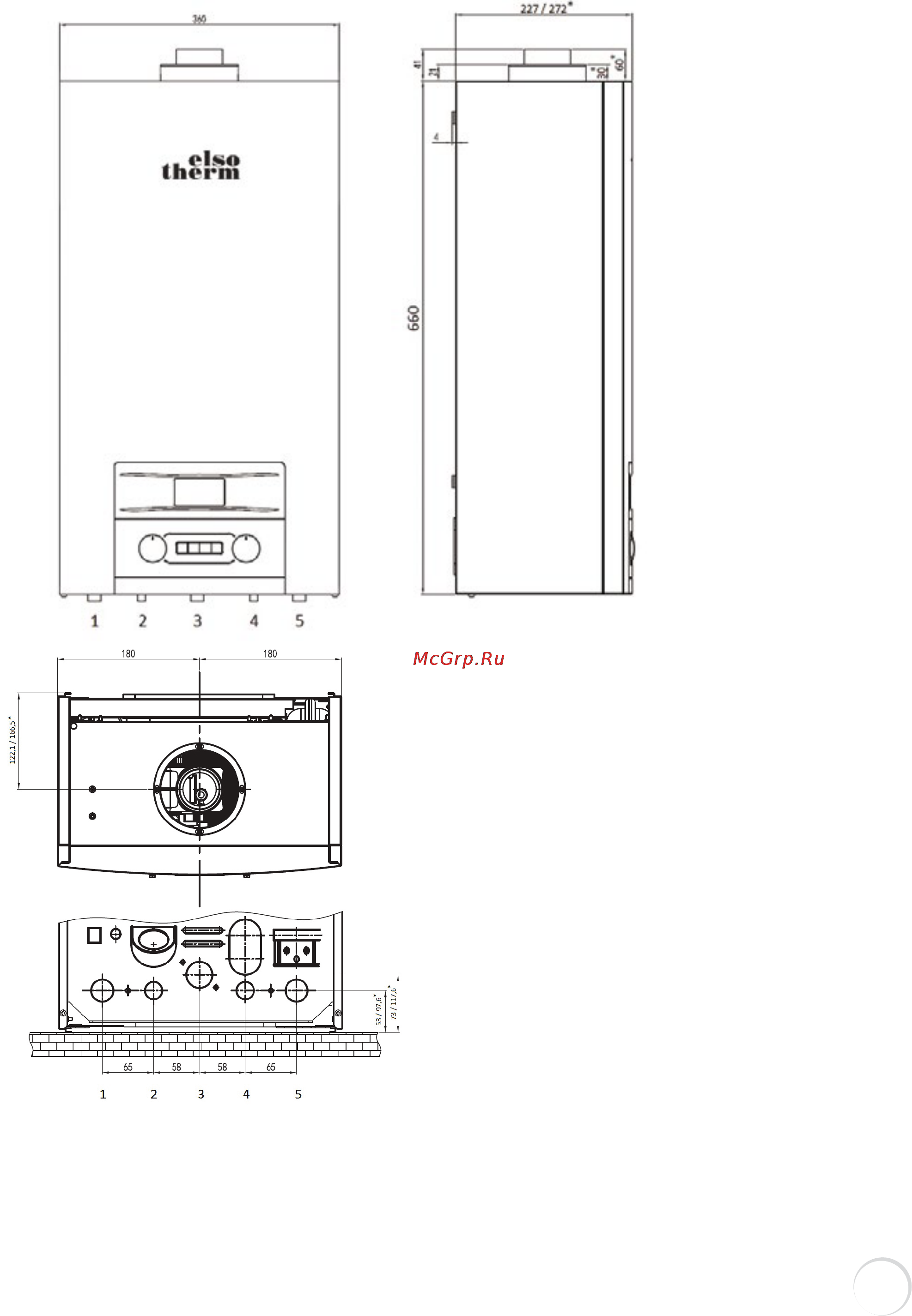

Рисунок 11. Габаритные и присоединительные размеры
* Значение для котла T-124
Обозначения:
[1] Выход КО (Контура отопления) / G 3/4
[2] Выход ГВС (Горячая вода) / G 1/2
[3] Вход газа / G 3/4
[4] Вход ХВС (Холодная вода) / G 1/2
[5] Вход КО (Контура отопления) / G 3/4
