![Elsotherm IWH55T [45/82] Внимание](/img/pdf.png)
Elsotherm IWH55T [45/82] Внимание
![Elsotherm IWH55T [45/82] Внимание](/views2/1172014/page45/bg2d.png)
45
www.elsotherm.ru
Изоляционный
материал
(более 20 мм)
Выхлопная
труба

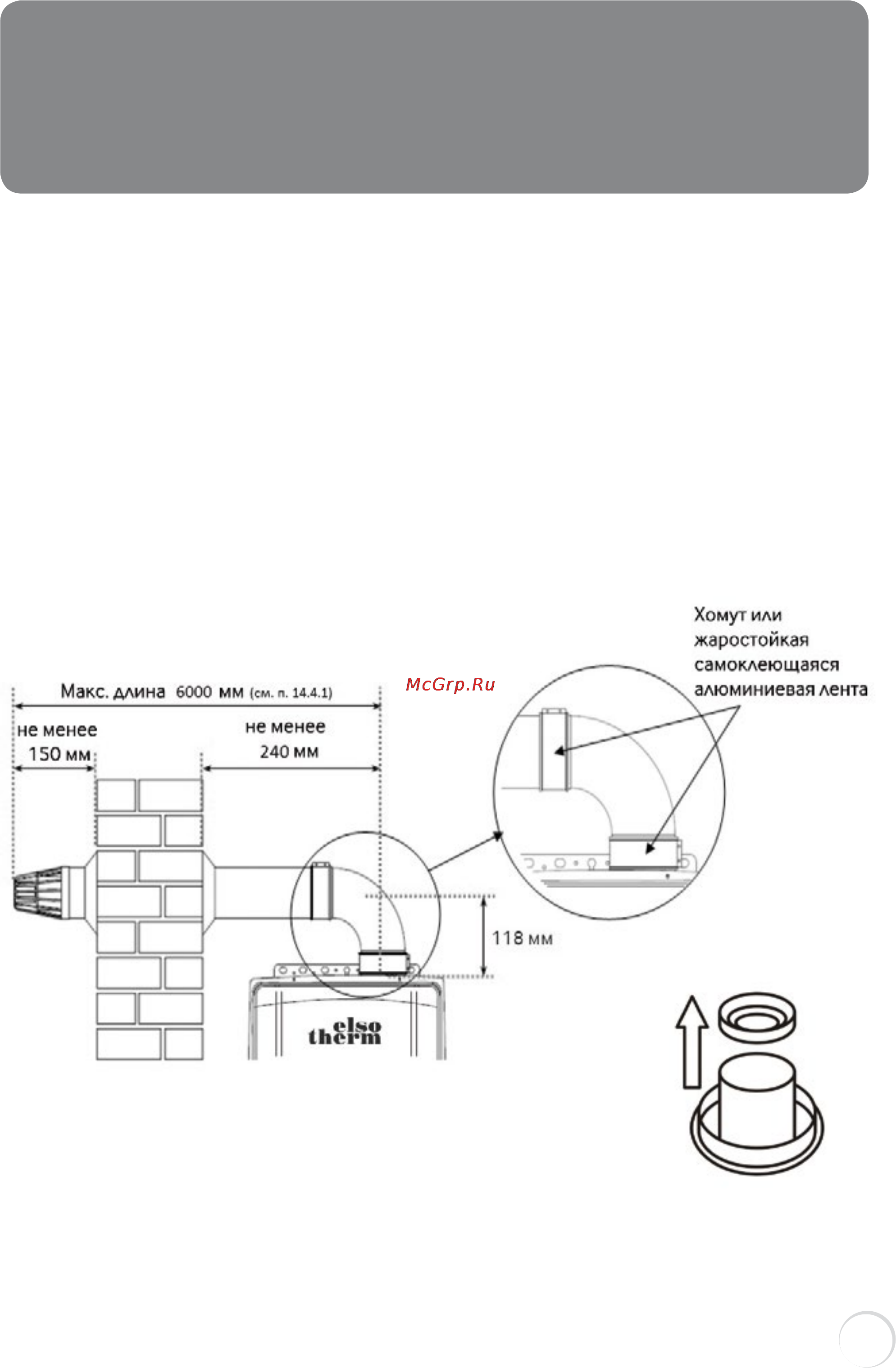

Рисунок 13. Установка дымохода
Внимание! Дымоотводящие трубы устанавливаются только по проекту газификации.
Запрещается подключать к дымовой трубе котла любой другой тип оборудования
(включая использующие другие типы топлива, например брикетированный уголь).
Запрещается отвод дымовых газов в вентиляционные каналы.
Внимание! Проникновение в помещение отходящих газов может вызвать отравление
угарным газом.
13.6 Установка дымохода
Монтаж и установка коаксиальной трубы должна выполняться в соответствии с нормами
газового хозяйства и с проектом по установке котла. При монтаже коаксиальная труба должна
выходить наружу для вывода отработанных газов на улицу. Расположение трубы должно
обеспечивать постоянный беспрепятственный доступ воздуха в помещение котельной.
Убедитесь, что конечная часть дымохода не касается близлежащего здания или других
преград. Пар от отработанного газа в зимнее время может вызвать образование льда, который
может упасть и вызвать травмы
Внимание!
Трубы дымохода не должны соприкасаться с легко воспламеняющимися веществами.
Трубы должны проходить через огнеупорную стену. При замене котла, также необходимо
заменить дымоход на соответствующий ему тип.
Внимание!
Кольцо-ограничитель расхода воздуха необходимо удалить при длине дымохода более:
2 м для котла Т-116 и Т-120; 2, 5 м для котла Т-124.
