13.7 Подсоединение к электрической сети
Котел соответствует I классу защиты от поражения электрическим током.
Для работы котла необходимо наличие электрической однофазной сети переменного тока
с номинальным напряжением 220 В, частотой 50 Гц и с заземляющим контактом.
Для подключения котла к электрической сети и заземлению котла обратитесь в
специализированное предприятие.
Необходимо
заземление
Необходимо
соблюдать
Для безопасной работы котла и предотвращению несчастных случаев от удара током или
короткого замыкания, котел обязательно должен быть заземлен. Заземление котла выполнять
с обеспечением всех требований к заземлению в соответствии с ГОСТ 27570.0-87.
Заземление штепсельной розетки обязательно.
Категорически запрещается подключать заземление к газопроводу, трубопроводу,
батареям отопления, телефонным проводам, громоотводу (молниеотвод) во избежание
пожароопасной и/или взрывоопасной ситуации во время грозы или утечки газа.
Штепсельная розетка должна находиться на расстоянии не менее 30 см от котла.

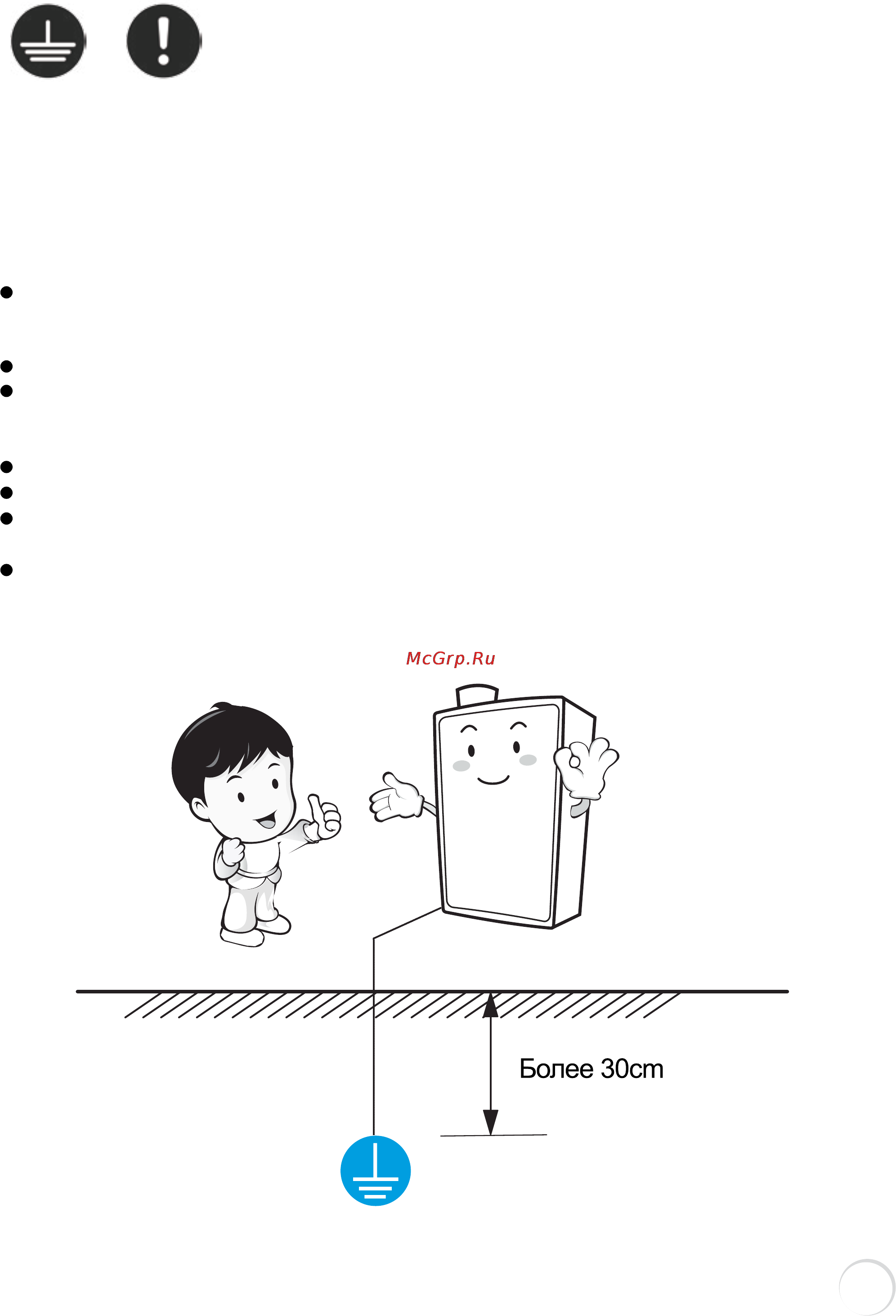

Заземление провести на глубину более 30 см.
Необходимо провести заземление при использовании 220В в районе с напряжением в
110В.
Следует соблюдать все законодательные акты в отношении кабельных работ, заземления,
сетей с напряжением 220В (соответствующие законодательные акты: стандарт электрического
оборудования, закон об эксплуатации электроприборов, закон об электротехнических
работах, положение о монтаже электропроводки и т.д.)
