77
www.elsotherm.ru

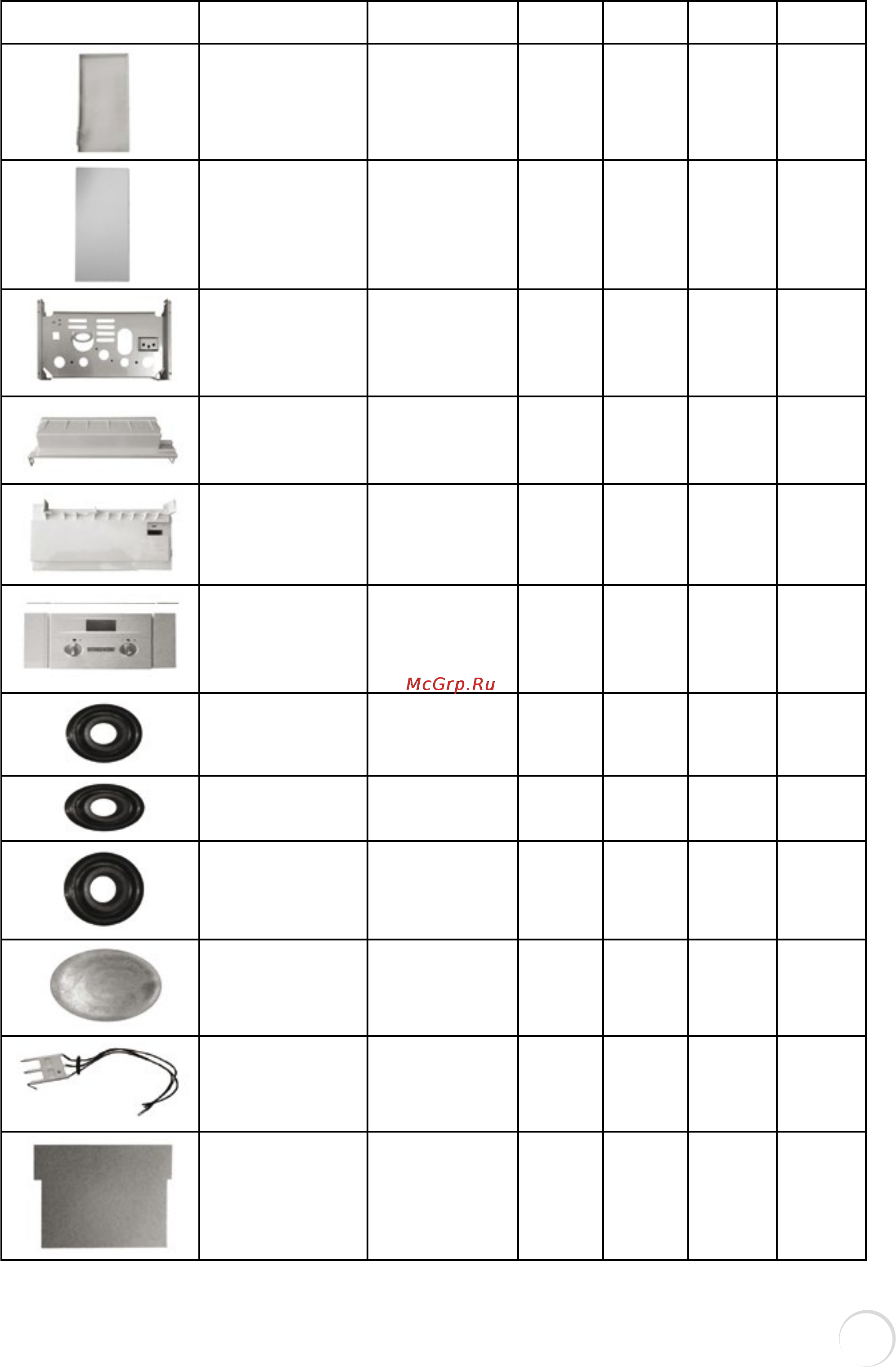

Фото Описание Артикул
Кол-во
в котле
Т-116 Т-120 Т-124
Панель металлическая
левая
BA11010164 1 X
Панель металлическая
правая
BA11010165 1 X
Панель металлическая
нижняя
BA11010140 1 X X X
Панель задняя
пластиковая (А)
BB12010016 1 X X X
Панель задняя
пластиковая (Б)
BB12010017 1 X X X
Панель управления
пластиковая
BB12010021 1 X X X
Прокладка к дымоходу BB12030001 2 X X
Эллиптическое
уплотнительное кольцо
для трубы
EC12020029 2 X
Прокладка к горелке BB12030005 1 X X X
Эллиптическое
уплотнительное кольцо
для камеры
BB12030013 4 X
Модуль зажигания и
контроля пламени
DA13010006 1 X X X
Теплоизолирующая
прокладка задняя
BC15010004 1 X X
