Elsotherm IWH55T [39/82] Выбор места установки
![Elsotherm IWH55T [39/82] Выбор места установки](/views2/1172014/page39/bg27.png)
39
www.elsotherm.ru

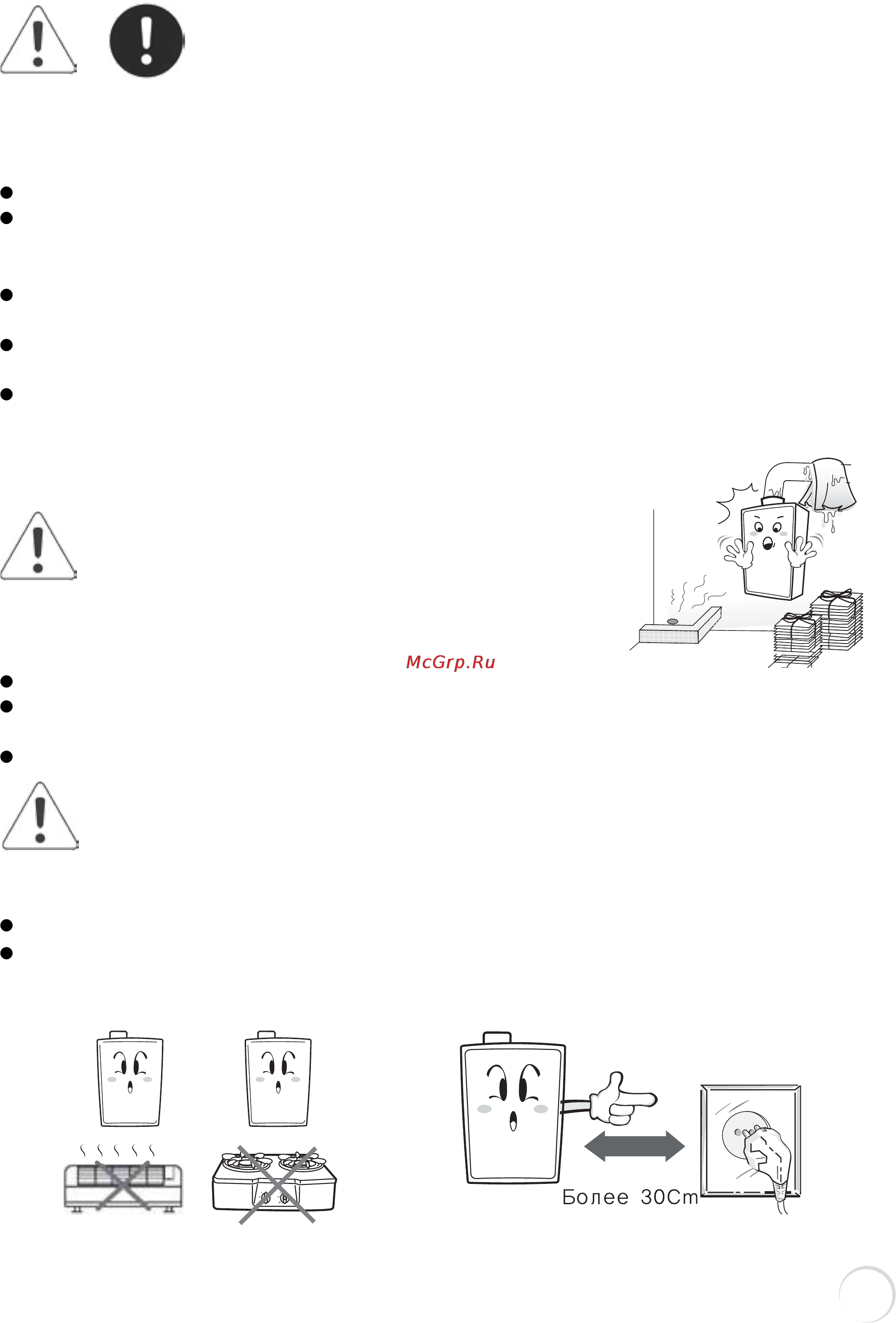

Выбор места установки
Внимание
Внимание
Внимание
Необходимо
соблюдать
Установить котел
в специальной котельной
Установить котел в котельной, чтобы выхлопные газы не проникали в жилые помещения.
В помещении, в котором устанавливается котел, должно быть достаточно места для
проведения технического обслуживания и ремонта. Расстояние между котлом и стеной
должно быть 60см, до потолка–40см.
При прохождении трубопроводов через открытые участки или неотапливаемое помещение
их необходимо тщательно утеплить во избежание промерзания.
Запрещается установка котла на улице, т.к. это может привести не только к промерзанию
котла и трубопроводов, но и не полному сгоранию газа из-за дождя, ветра.
По окончании установки верните данное руководство поль-зователям.
Не устанавливать котел
в закрытом или влажном помещении
Установить котел в котельной, чтобы выхлопные газы не могли попасть в жилые помещения.
Недостаточное количество воздуха может вызвать неполное сгорание и привести к
отравлению угарным газом.
Кроме того, это может ускорить поломку котла.
Не устанавливайте котел рядом с источниками тепла
Убедитесь, что котел не установлен над теплогенерирующими приборами.
Электрическая розетка должна находиться на расстоянии более 30 см от котла.
