15. Пробная эксплуатация котла
(для специализированных предприятий)

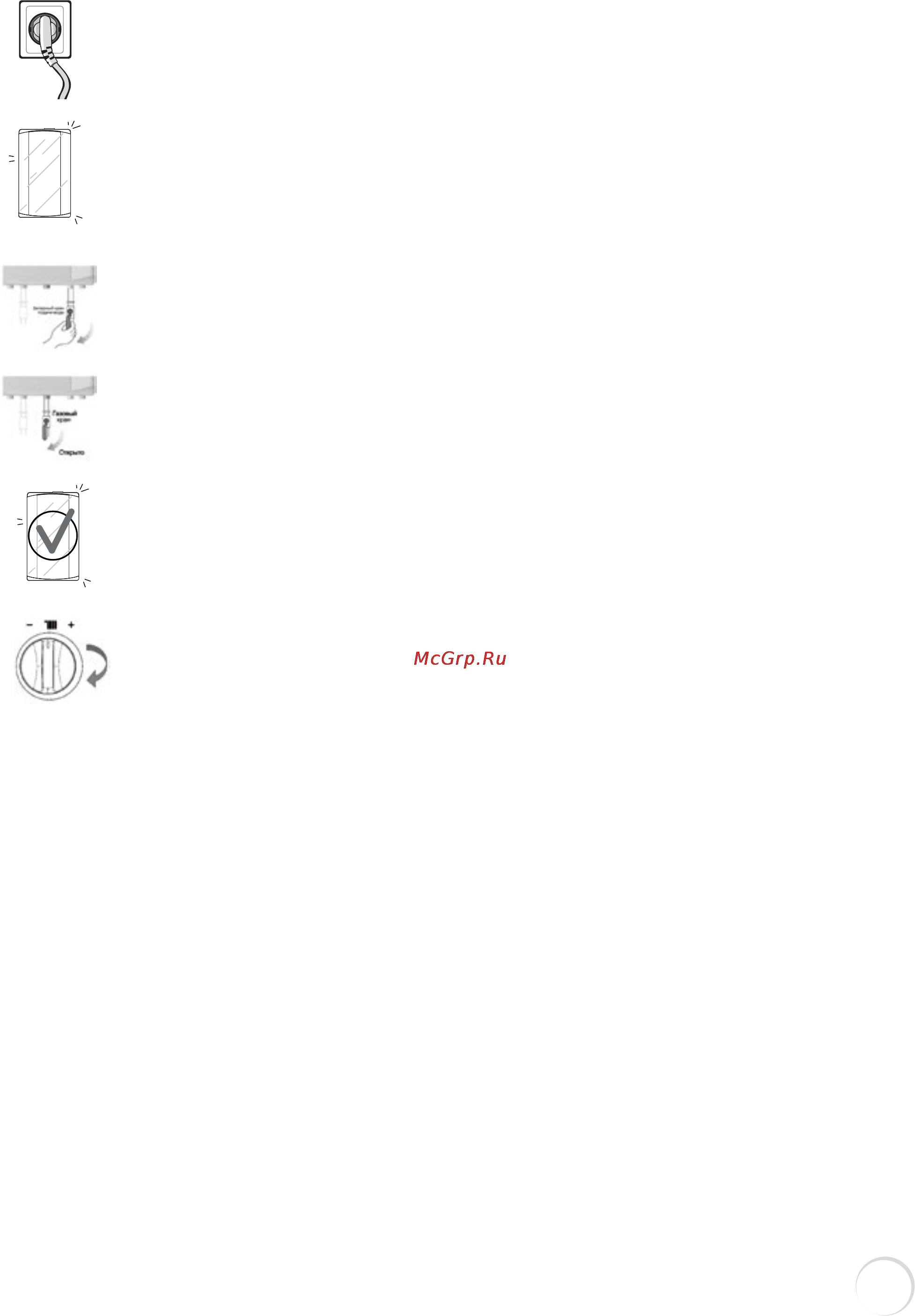

1. Подсоединить котел к электросети (~220B/50Гц).
2. Закрыть крышку котла при пробной эксплуатации.
7. Проверить систему безопасности, отключающую подачу газа при
недостаточности или отсутствии тяги в дымоходе (п.11.5.12).
8. Сдать котел потребителю в эксплуатацию в соответствии с разделом 20.
3. Проверить открытие крана для подачи воды в котел.
6. Установить желаемую температуру в контуре отопления.
4. Проверить открытие крана для подачи газа.
5. Включить котёл. Если в котле недостаточно воды, добавьте воду в
систему отопления подпиточным краном. По завершении автоматического
воздухоотвода, установите рабочее давление в системе в диапазоне
100÷250 кПа, ориентируясь на показания манометра.
