Elsotherm Бесконечное тепло
Котел оборудован системой безопасности, отключающей подачу газа на горелку при
недостаточности или отсутствии тяги в дымоходе.
При помощи дифференциального реле давления дыма (прессостата дыма) система
постоянно контролирует наличие тяги в дымоходе. В момент запуска котла отсутствие
тяги делает невозможным розжиг горелки. Во время работы недостаточная тяга ведет к
прекращению подачи газа и остановке котла.
Внимание!
Запрещается отключение или внесение изменений в работу системы безопасности,
отключающей подачу газа на горелку при недостаточности или отсутствии тяги
в дымоходе. Невыполнение данного требования влечет за собой возможность
отравления угарным газом.

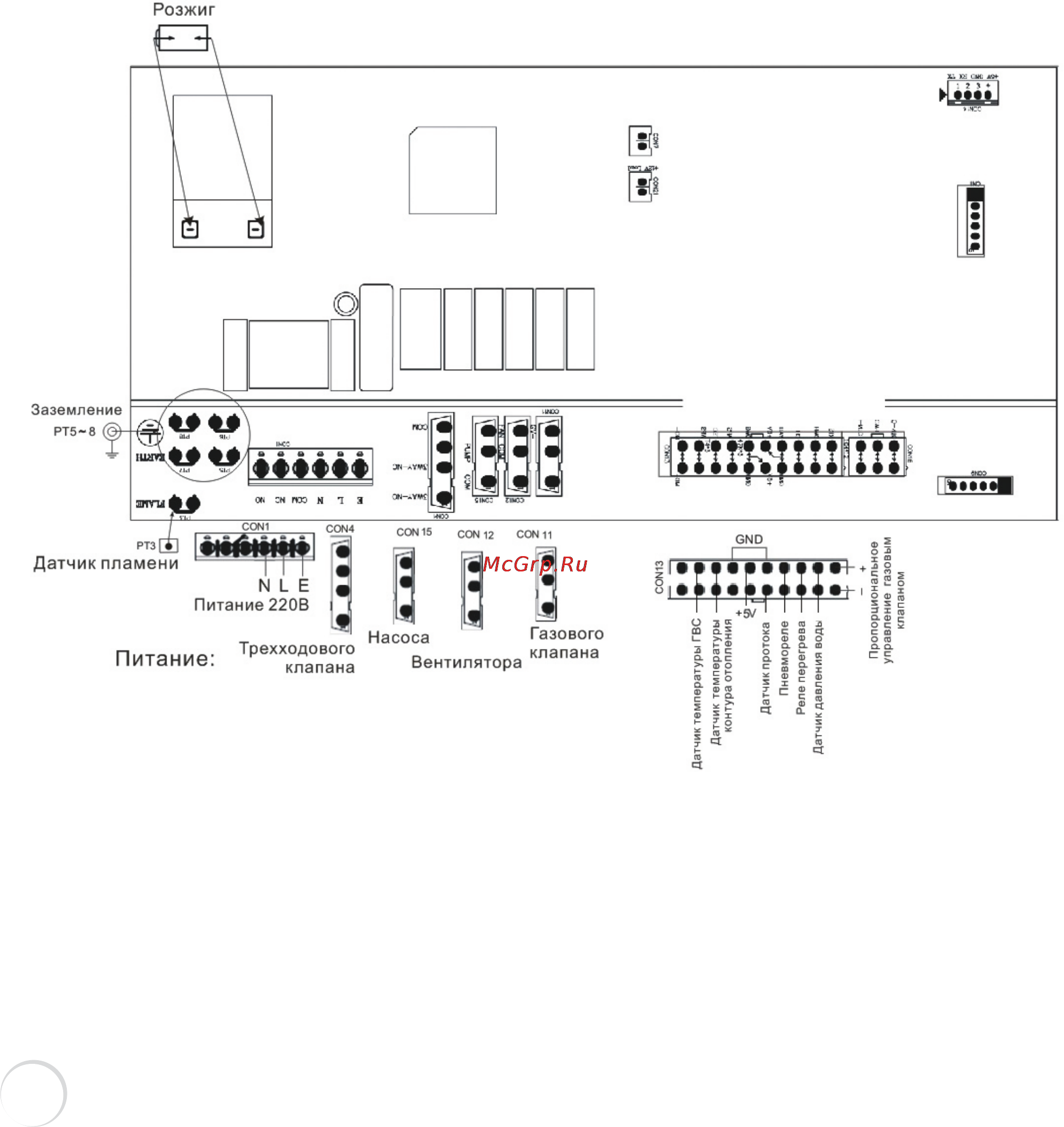

7.3 Схема электрическая
Рисунок 3. Схема электрическая
