49
www.elsotherm.ru
Газовый
кран

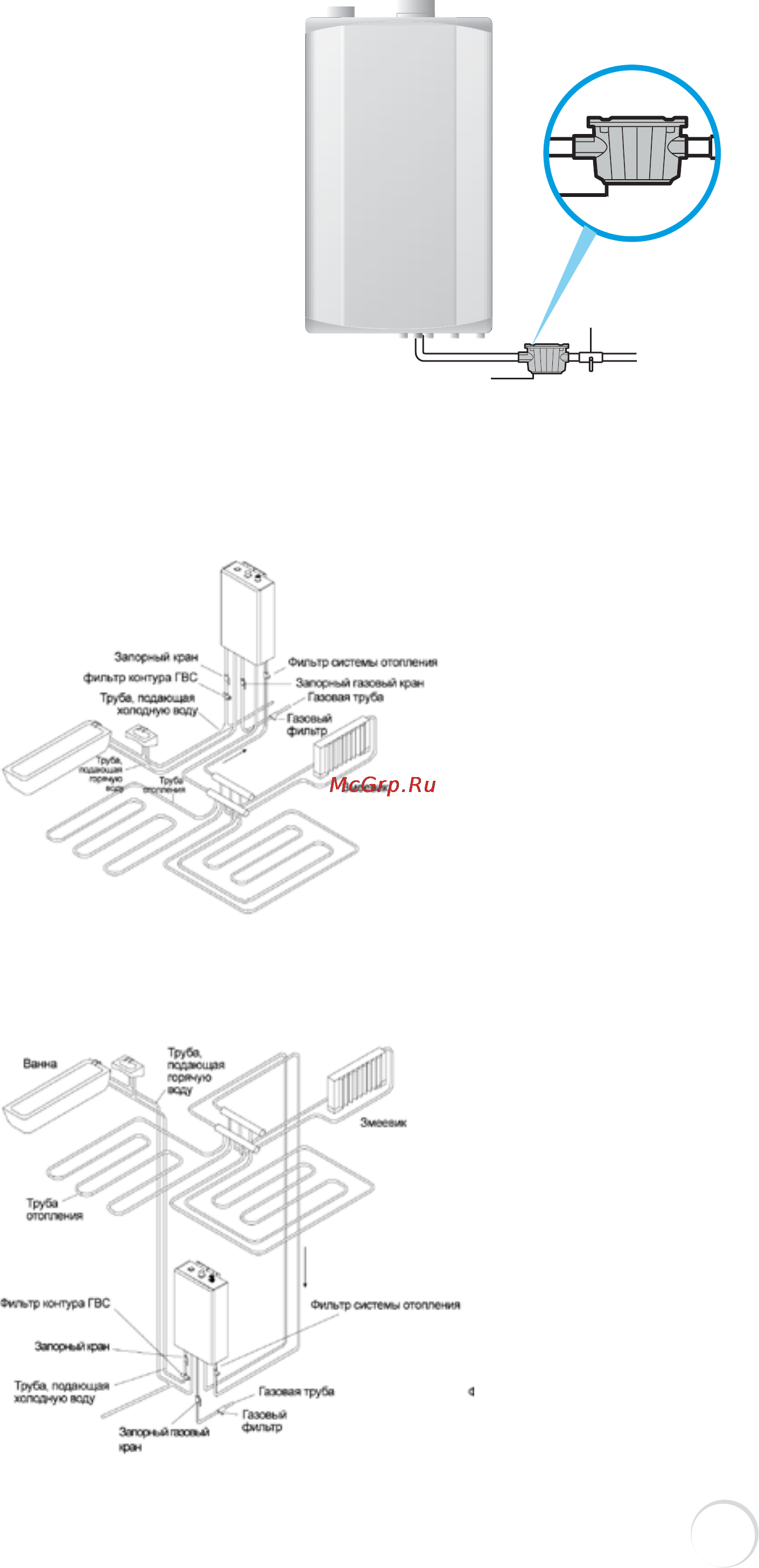

13.9 Подача природного газа (G20)
13.10.2 Прокладка труб в верхнем направлении
13.10 Стандартная схема прокладки труб
13.10.1 Прокладка труб в нижнем направлении
Сбои в работе котла происходят из-за засорения
газового узла грязью и инородными предметами,
попадающими через коммунальный газопровод.
В этом случае необходимо установить газовый
фильтр. Газовый фильтр можно приобрести
отдельно в специализированных магазинах.
Газовый
кран
Газовый
фильтр
