25
www.elsotherm.ru

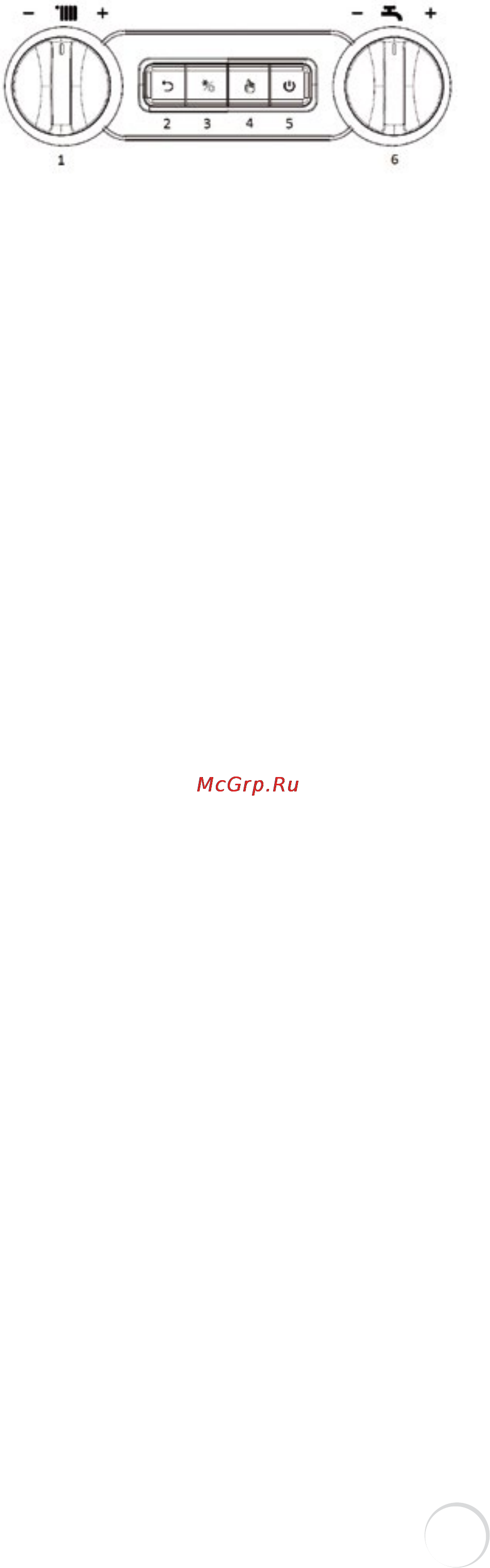

[1] Ручка установки температуры в контуре
отопления
[2] Кнопка выхода из пункта меню, сброса
ошибки и перезапуска котла
[3] Кнопка переключения режимов работы котла
[4] Кнопка переключения и сохранения настроек
[5] Кнопка включения/выключения котла
[6] Ручка установки температуры в системе ГВС
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
Нажмите кнопку [5] для включения/выключения котла. Даже если котел выключен, системы
защиты от блокировки насоса и замерзания остаются активны.
УСТАНОВКА ТЕМПЕРАТУРЫ
При работе котла в зимнем режиме:
Для установки температуры отопления поверните ручку [1] до появления на индикаторе
нужного значения. Нажмите кнопку [4], чтобы сохранить настройку.
Для установки температуры ГВС, поверните ручку [6] до появления на индикаторе нужного
значения. Нажмите кнопку [2], чтобы сохранить настройку и выйти из меню.
При работе котла в летнем режиме:
Для установки температуры ГВС, поверните ручку [6] до появления на индикаторе нужного
значения. Нажмите кнопку [2], чтобы сохранить настройку и выйти из меню.
РЕЖИМЫ “ЗИМНИЙ”, “ЛЕТНИЙ” И “ТАЙМЕР”
Для переключения между режимами “зимний”, “летний” и “таймер”, нажмите кнопку [3]
В режиме “таймер” можно программировать включение котла в определенные отрезки
времени.
УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ
Для установки текущего времени, нажмите и удерживайте кнопку [4] в течение 3 секунд
(это можно делать также при выключенном котле).
Повернув ручку [1], установите текущее значение часов и нажмите кнопку [4].
Затем, повернув ручку [1], установите текущее значение минут и нажмите кнопку [2] или [5].
Котел автоматически выходит из режима установки времени с сохранением параметров
через 3 минуты.
УСТАНОВКА ПАРАМЕТРОВ ТАЙМЕРА
Для установки параметров, переведите котел в режим “таймер”.
Нажмите и удерживайте кнопку [4] в течение 3 секунд.
При необходимости установите текущее время (см. пред. пункт), нажмите кнопку [4].
Повернув ручку [1], выберите нужный временной интервал, нажав кнопку [3], задайте режим
работы котла в данный отрезок времени.
По окончании программирования таймера, нажмите кнопку [2] или [5].
Котел автоматически выходит из режима установки таймера с сохранением параметров
через 3 минуты.
10.1.2 Управление котлом
Рисунок 8. Органы управления котла
