48
Elsotherm Бесконечное тепло
Внимание!
Подключение котла к системе газоснабжения производится только
специализированным предприятием.
Необходимо
соблюдать

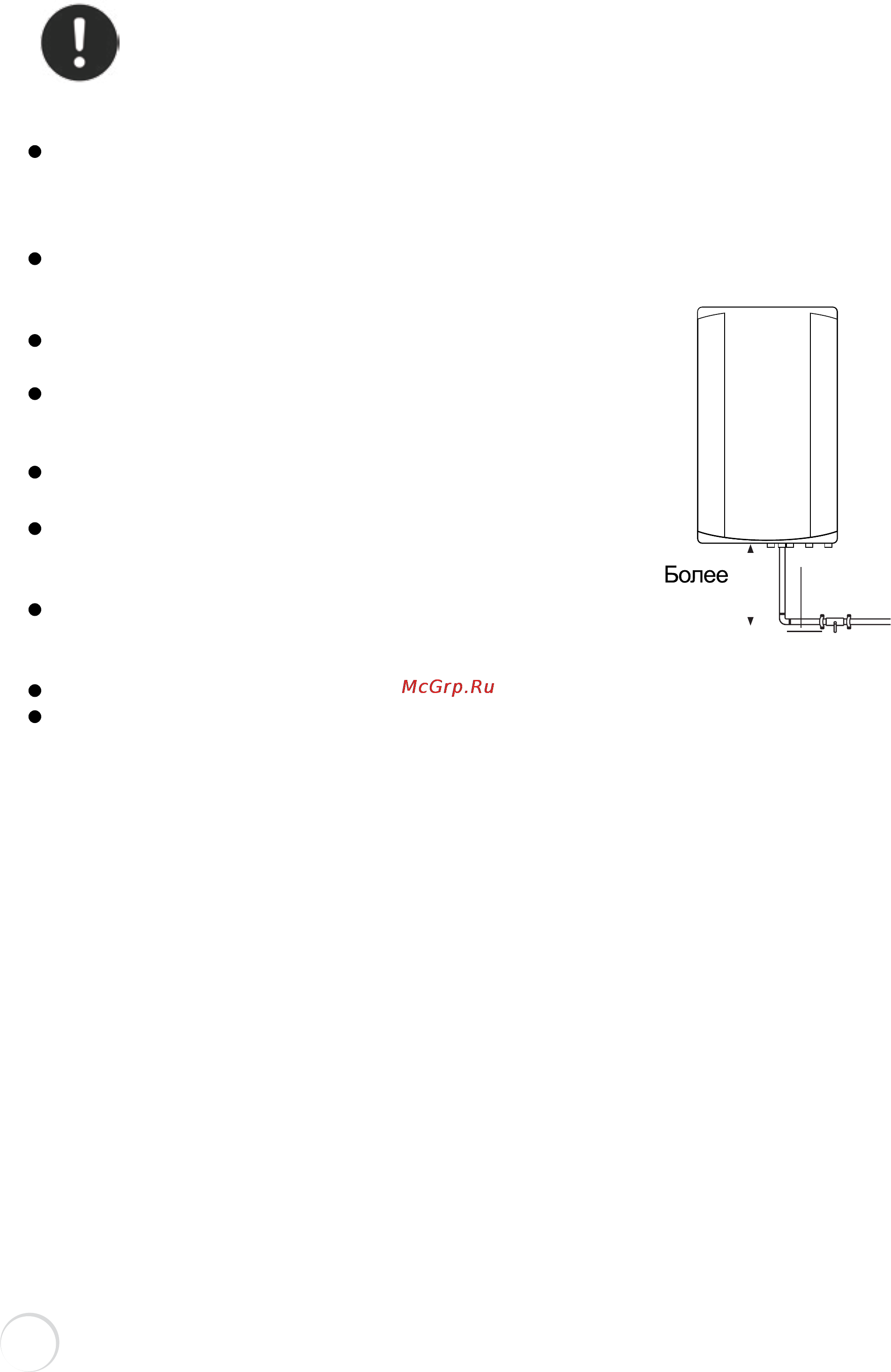

13.8 Монтаж газопровода
Для подсоединения котла к газовой трубе используйте
металлические стальные трубы (в том числе гибкие) и
гибкие шланги, прошедшие освидетельствование для
газового оборудования.
Во избежание перепадов газового давления внутренний
диаметр соединительных труб и шлангов должен быть
не менее 20 мм.
Длина гибких подводок должна быть не менее 0,3 м и
не более 1,5 м.
Убедитесь, что используете газ, который соответствует
указанному на маркировочной табличке котла:
природный газ (G20, давление 1274÷1960 Па).
Установите газовый кран перед котлом в
легкодоступном и удобном для пользования месте.
После подключения котла к газовой трубе обязательно
проверьте соединение на герметичность и убедитесь в
отсутствии утечки газа.
Контроль герметичности производится путем
нанесения мыльной воды на места соединений при
открытом газовом кране и не работающем котле.
Появление пузырьков означает утечку газа.
Утечка газа не допускается.
30cm
Газовый
кран
