Elsotherm IWH55T [73/82] Приложение 3
![Elsotherm IWH55T [73/82] Приложение 3](/views2/1172014/page73/bg49.png)
73
www.elsotherm.ru
Приложение 3

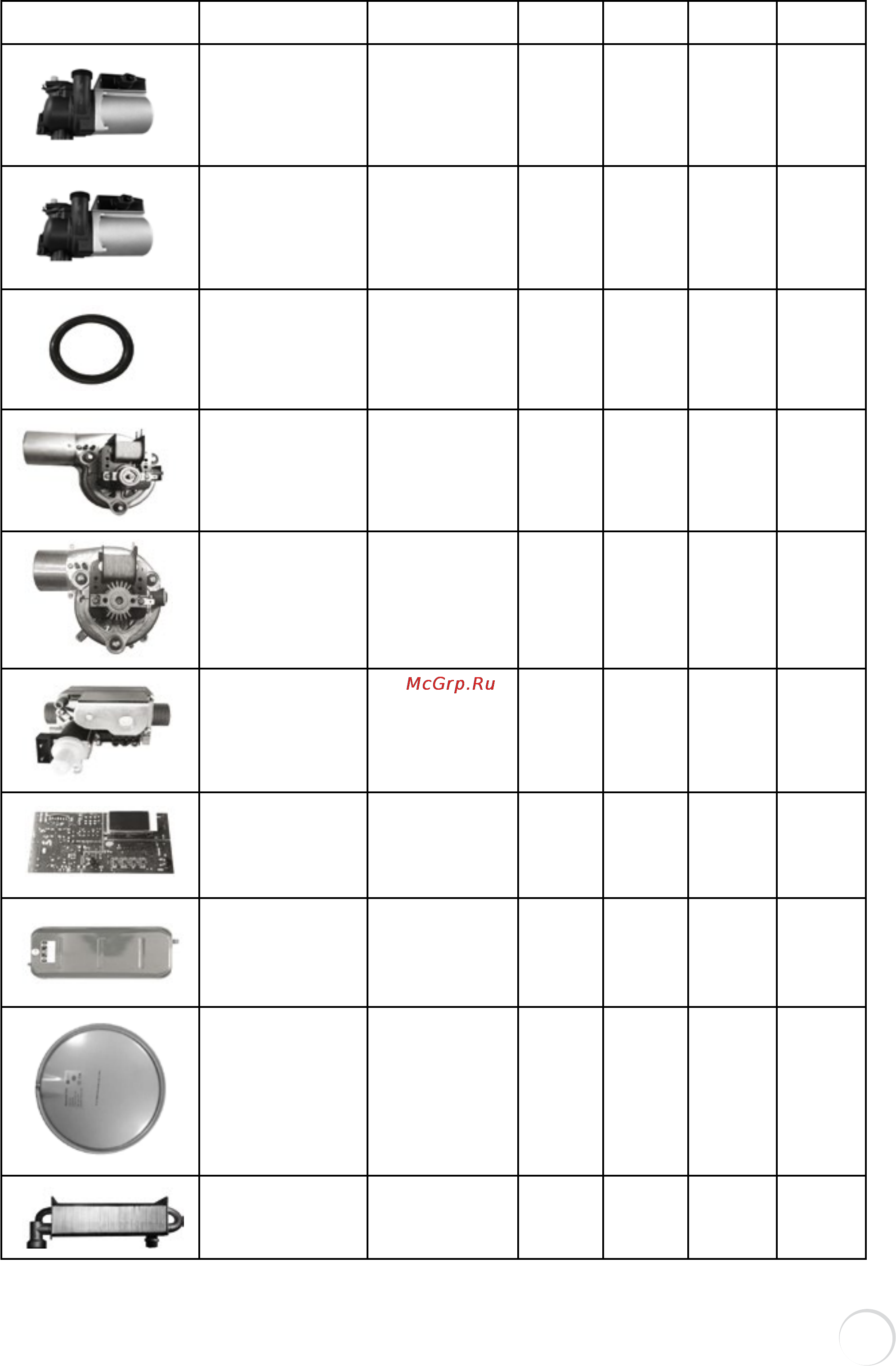

Таблица7. Элементы схемы котла T-124
Фото Описание Артикул
Кол-во
в котле
Т-116 Т-120 Т-124
Насос, 4 м AA10010010 1 X
Насос, 5 м AA10010011 1 X X
Прокладка к насосу EC12020001 1 X X X
Вентилятор AA10020010 1 X X
Вентилятор AA10020012 1 X
Газовый клапан AA10030003 1 X X X
Плата управления котла
B1
AA10040006 1 X X X
Расширительный бак 5 л AA10050002 1 X X
Расширительный бак 6 л AA10050009 1 X
Главный теплообменник AA10070006 1 X X
Таблица 8. Каталог составных частей котла Т-116/Т-120/T-124
