13.4 Установка впускной/дымоотводящей трубы
При монтаже котла используются коаксиальные дымоотводящие трубы, имеющие
сертификат соответствия. Запрещается изменение их формы и конструкции. Выхлопные
и воздухозаборные трубы устанавливаются с выходом их верхней части на улицу и должны
иметь выход в стене помещения.

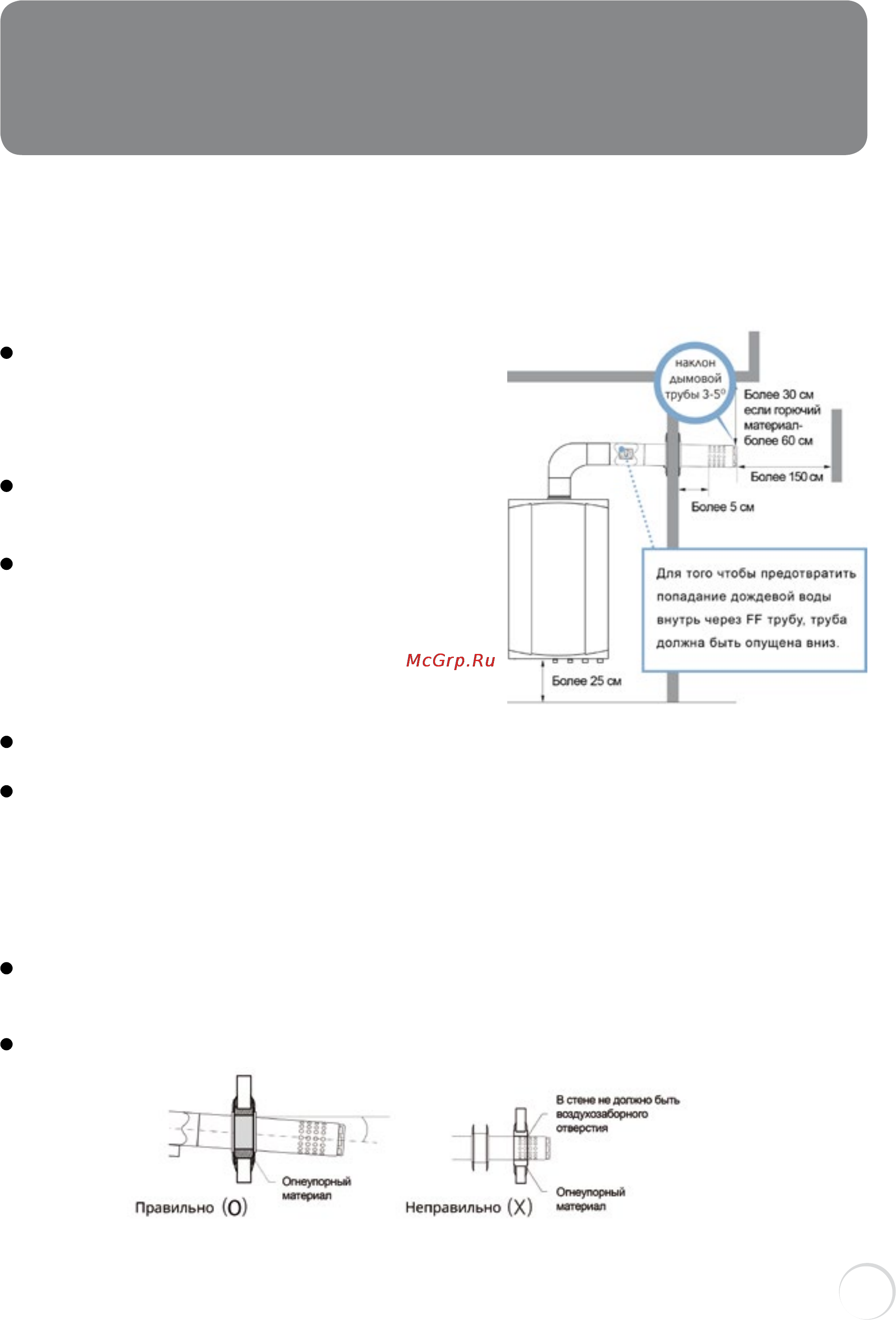

Установите горизонтальную часть впускной и
дымоотводящей трубы так, чтобы они находились
под углом 3-5
O
к нижней части снаружи. Таким
образом, водный конденсат или дождь не смогут
попасть назад в котел.
Убедитесь, что в верхней части впускной и
дымоотводящей трубы нет выступа в пределах
1,5м вперед, налево, направо и назад.
В верхней части впускной трубы может
накапливаться водный конденсат или
образовываться обледенения, которые могут
падать, поэтому устанавливайте в месте, где нет
людей и транспорта (производитель не несет
ответственность за травмы и нанесение ущерба
имуществу, вызванные неправильной установкой).
Когда дымоход находится рядом с возгораемой стеной, необходимо покрыть его слоем
изоляционного силикона толщиной более 20 мм или невоспламеняемым материалом.
Максимальная длина дымохода составляет: 6 м для коаксиального
дымохода; сопротивление отвода в 90° соответствует длине 0,8 м,
сопротивление отвода в 45° соответствует длине 0,5 м., 10 м для раздельного дымохода
(суммарно для обеих труб); сопротивление отвода в 90° соответствует длине 0,65 м,
сопротивление отвода в 45° соответствует длине 0,45 м. Удлинительную трубу
необходимо покупать отдельно. Используйте удлинительную трубу, которая продается в
специализированных магазинах.
В соединительном участке дымоотводящей трубы необходимо вставить уплотнительное
кольцо и надёжно закрепить. Соединения необходимо покрыть жаростойкой самоклеющейся
алюминиевой лентой или другим невоспламеняющимся материалом (сертифицированным).
Дымовая труба закрепляется посередине, чтобы предотвратить ее раскачку в ветреную
погоду.
Принудительный тип выхлопа и принудительный
воздухозабор
Внимание! Устанавливать дымовые трубы может только специализированное
предприятие по проекту установки котла.
Внимание! Самостоятельная или с участием других лиц установка дымовых труб
запрещена.
