10

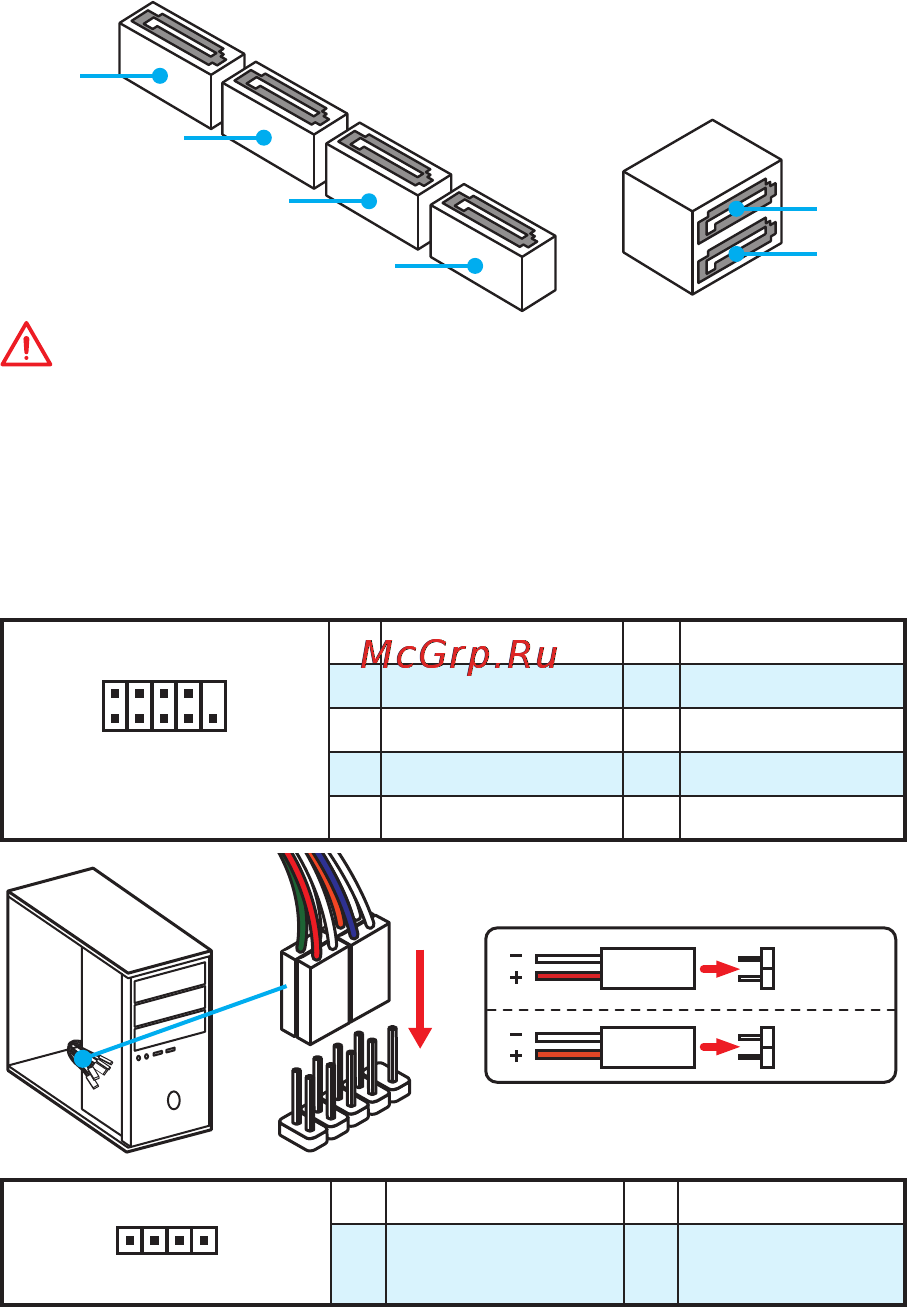

这些接口是串行 SATA 6Gb/s 界面接口。每个接口可以连接一个 SATA 设备。
SATA5
SATA3
SATA1
SATA6
SATA4
SATA2
●
请勿将串行 SATA 数据线对折成92度。否则，传输过程中可能会出现数据丢失。
●
SATA 线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板
上。
这些接口连接前置面板上的开关和 LEDs 灯。
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
HDD LED
RESET SW
HDD LED
HDD LED -
HDD LED +
POWER LED -
POWER LED +
POWER LED
JFP1
