6

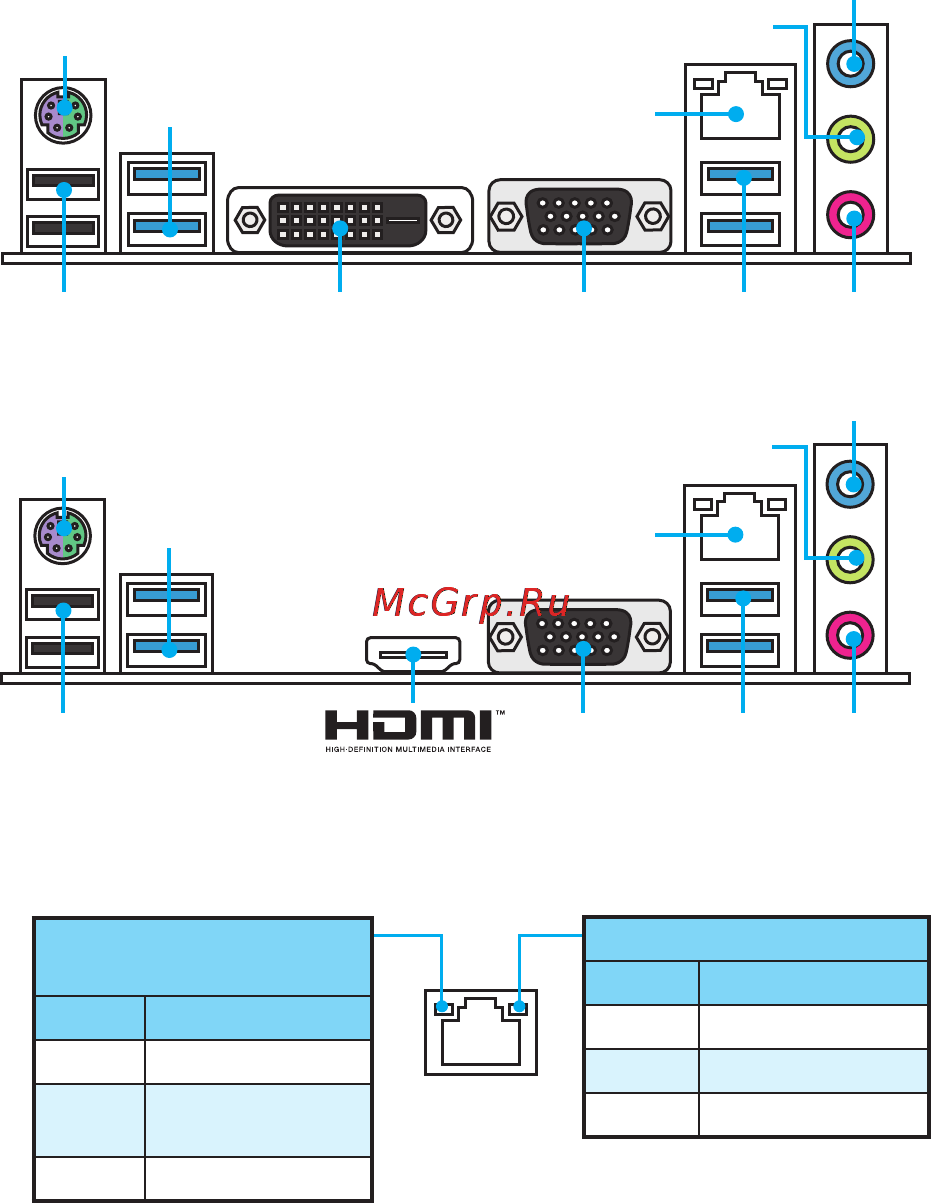

Panneau arrière Entrée/ Sortie
Panneau arrière Entrée/ Sortie
PS/2
PS/2
LAN
LAN
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
DVI-D VGA
VGA
USB 2.0
USB 2.0
H170M PRO-VD D3/ B150M PRO-VD D3
B150M PRO-VH D3
Ligne-in
Ligne-in
Ligne-out
Ligne-out
Mic in
Mic in
LED indiquant la vitesse
Etat Description
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
Tableau explicatif de l’état de la LED du port LAN
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune
Connexion
correcte
Clignote Activité en cours
