MSI b150m pro-vd d3 [137/148] Jpwr1 2 電源コネクター

リアI/OパネルリアI/Oパネル

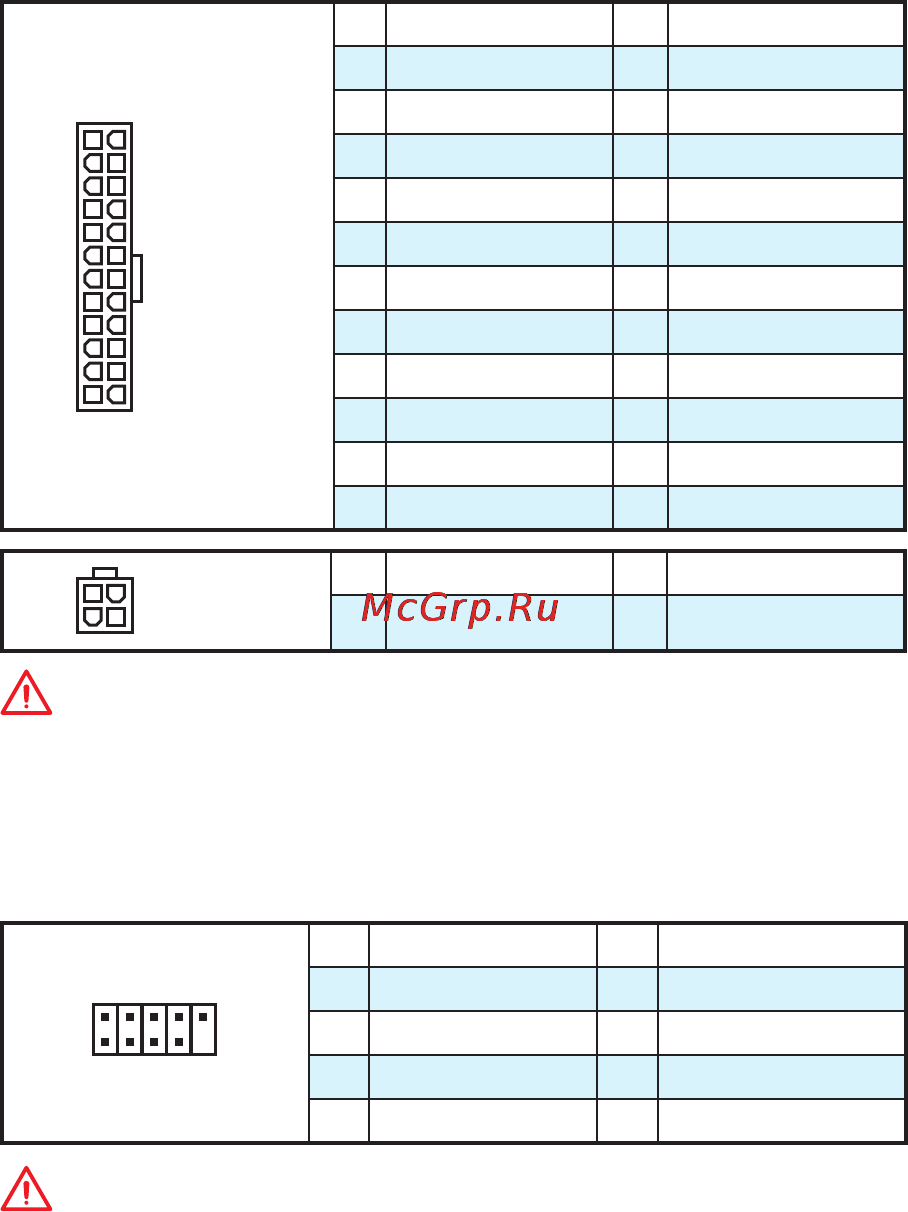

JPWR1~2: 電源コネクター

これらのコネクターにはATX電源を接続します。

131

JPWR1

1 +3.3V 13 +3.3V

2 +3.3V 14 -12V

3 Ground 15 Ground

4 +5V 16 PS-ON#

5 Ground 17 Ground

6 +5V 18 Ground

7 Ground 19 Ground

8 PWR OK 20 Res

9 5VSB 21 +5V

10 +12V 22 +5V

11 +12V 23 +5V

12 +3.3V 24 Ground

2 1

JPWR2

1 Ground 3 +12V

2 Ground 4 +12V

注意

マザーボードの安定した動作を確実にするために、全ての電源ケーブルが適切な

ATX電源ユニットにしっかりと接続されていることを確認して下さい。

JUSB1~2: USB 2.0コネクター

これらのコネクターにはフロントパネルのUSB 2.0ポートを接続します。

2 10

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

注意

●

VCCピンとグランドピンは必ず接続してください。正しく接続されていない場

合、機器が損傷するおそれがあります。

●

これらのUSBポートでiPad、iPhoneとiPodを再充電するには、MSI

SUPER

CHARGERユーティリティをインストールしてください。
