14
后置 I/O 面板

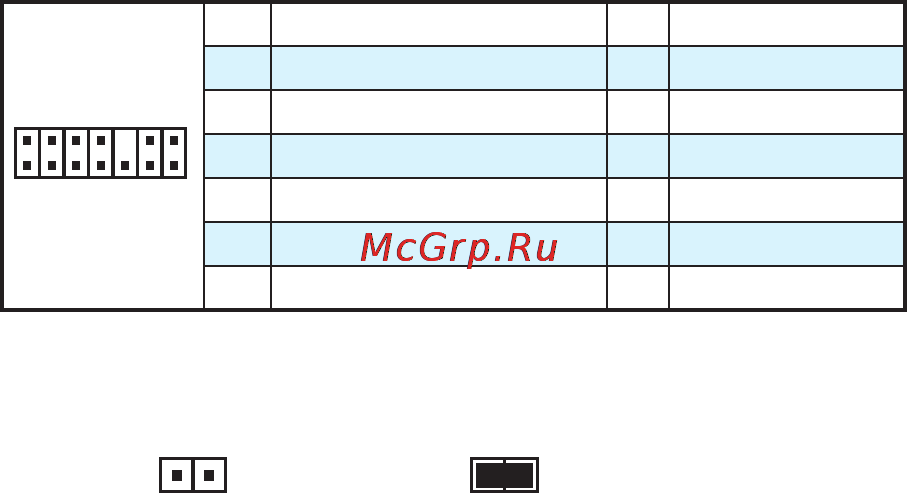

JTPM1: TPM 模组接口
此接口用来连接 TPM (安全平台模组)模组。请参考 TPM 安全平台手册以获得更多细
节和用法。
1
2 14
13
1 LPC Clock 2 3V Standby power
3 LPC Reset 4 3.3V Power
5 LPC address & data pin0 6 Serial IRQ
7 LPC address & data pin1 8 5V Power
9 LPC address & data pin2 10 No Pin
11 LPC address & data pin3 12 Ground
13 LPC Frame 14 Ground
JCI1: 机箱入侵检测接口
此接口允许您机箱入侵检测开关电缆相连。
正常
(默认)
触发机箱入侵检测情况下
使用机箱入侵检测器
1. JCI1 接口连接机箱上的机箱入侵检测开关/ 传感器。
2. 合上机箱盖。
3. 转到 BIOS > Security > Chassis Intrusion Configuration。
4. 设置 Chassis Intrusion 为 Enabled。
5. 按 F10 保存并退出，然后按 Enter 键选择 Yes。
6. 当计算机开启时，一旦打开机箱盖，将会在屏幕上显示一个警告信息。
重设机箱入侵警告
1. 转到 BIOS > Security > Chassis Intrusion Configuration。
2. 设置 Chassis Intrusion 为 Reset。
3. 按 F10 保存并退出，然后按 Enter 键选择 Yes。
