MSI b150m pro-vd d3 [24/148] 후면 i o 패널
![MSI b150m pro-vd d3 [24/148] 후면 i o 패널](/views2/1174717/page24/bg18.png)
6

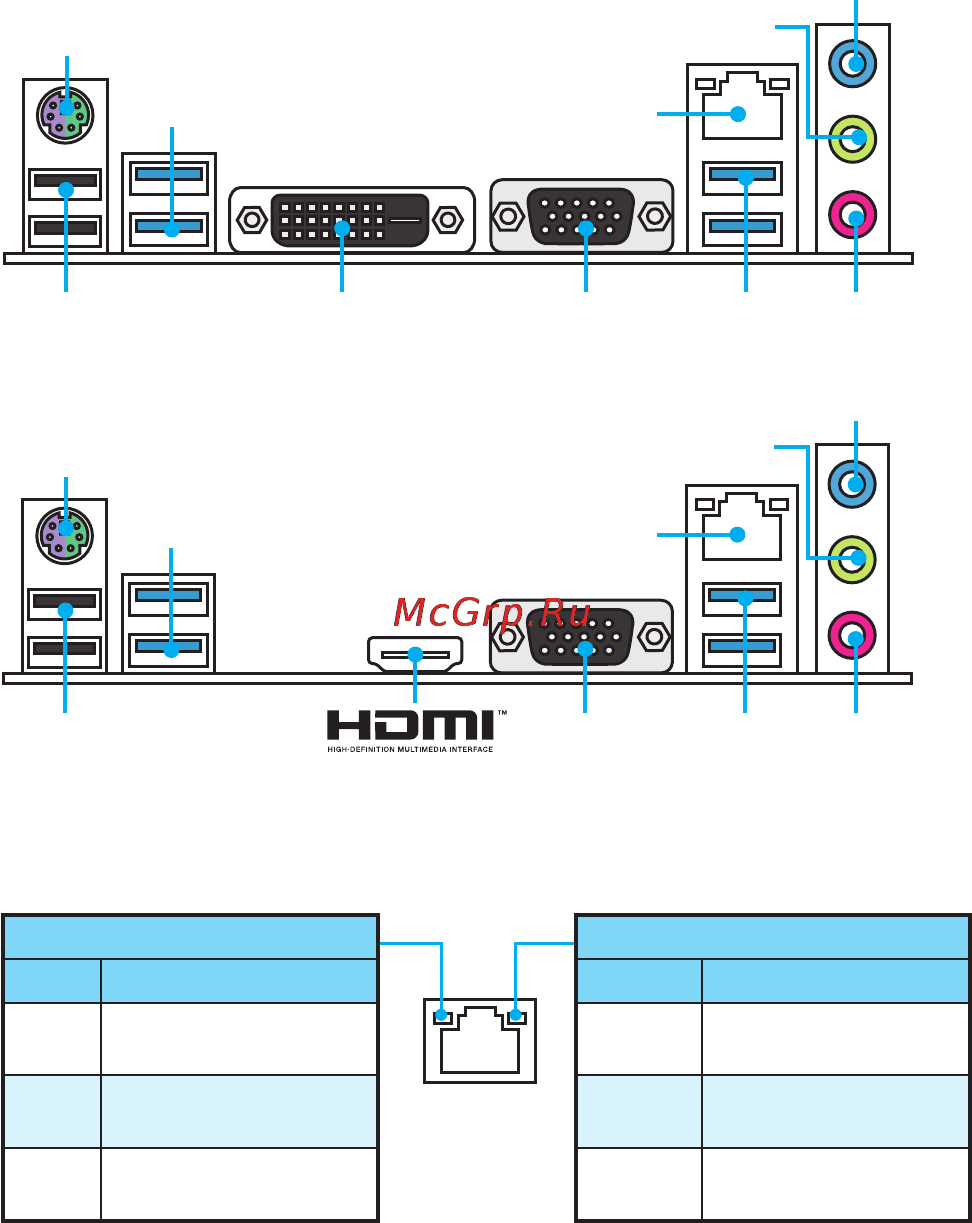

후면 I/O 패널
후면 I/O 패널
PS/2
PS/2
LAN
LAN
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
DVI-D VGA
VGA
USB 2.0
USB 2.0
H170M PRO-VD D3/ B150M PRO-VD D3
B150M PRO-VH D3
라인 입력
라인 입력
라인 출력
라인 출력
마이크 입력
마이크 입력
LAN 포트 LED 상태 표시
링크/ 통신 LED
상태 설명
꺼짐
LAN이 올바르게
연결되지 않았습니다.
노란색
LAN이 올바르게
연결되었습니다.
깜빡임
컴퓨터가 LAN으로
정상적인 통신중입니다.
속도 LED
상태 설명
꺼짐
10 Mbps 속도로
연결되었습니다.
녹색
100 Mbps 속도로
연결되었습니다.
오렌지색
1 Gbps 속도로
연결되었습니다.
