10
후면 I/O 패널

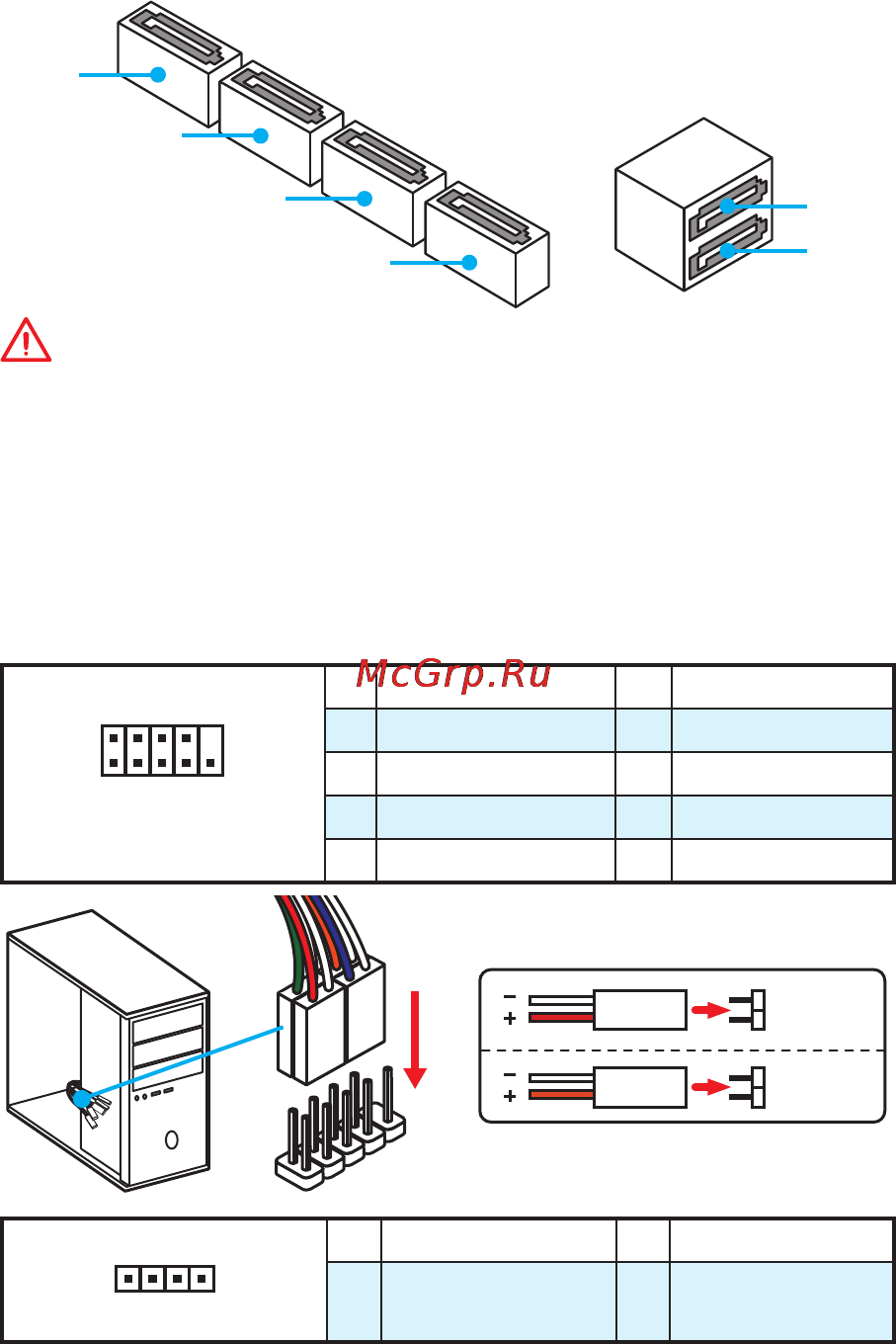

SATA1~6: SATA 6Gb/s 커넥터
이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를
연결할 수 있습니다.
SATA5
SATA3
SATA1
SATA6
SATA4
SATA2
중요사항
●
SATA 케이블을 90도로 꺽지 마세요. 그럴 경우, 전송 중 데이터가 손상될 수
있습니다.
●
SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫
커넥터를 메인보드에 연결할 것을 권장합니다.
JFP1, JFP2: 전면 패널 커넥터
이 커넥터를 사용하여 전면 패널의 스위치 및 LED를 연결할 수 있습니다.
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
HDD LED
RESET SW
HDD LED
HDD LED -
HDD LED +
POWER LED -
POWER LED +
POWER LED
JFP1
