13
后置 I/O 面板 后置 I/O 面板

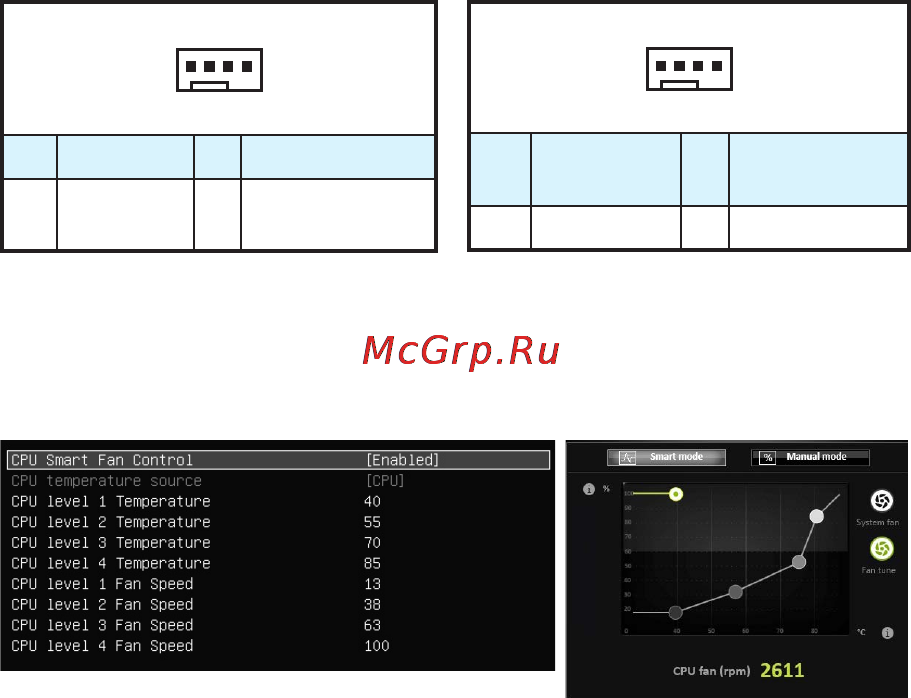

CPUFAN, SYSFAN1: 风扇接口
风扇接口可分为 PWM (脉冲宽度调制) 模式和电压模式。PWM 模式风扇接口使用速率
控制信号提供恒定的 12V 输出和调节风扇速率。电压模式风扇接口通过改变电压控制
风扇速率。因此，当您将一个3针脚 (非-PWM) 风扇插入到 PWM 模式风扇接口时，风
扇速率将始终保持在 100%，并且可能有噪声。
1
CPUFAN1
1 Ground 2 +12V
3 Sense 4
Speed Control
Signal
1
SYSFAN1/ SYSFAN2
1 Ground 2
Voltage
Control
3 Sense 4 NC
PWM 模式风扇接口 电压模式风扇接口
控制风扇速率
有两种方法来控制风扇速率。一种是去 BIOS > Advanced > Hardware Monitor。 另
一种是使用 COMMAND CENTER 应用程序。
COMMAND CENTER
BIOS 硬件监视器此菜单允许您设置温度等级以及相应的风扇速率等级。
COMMAND CENTER 提供风扇速率渐变梯度点，允许您以 CPU 的温度来调节风扇
速率。
BIOS > Advanced > Hardware Monitor
