MSI b150m pro-vd d3 [120/148] Jusb3 usb 3 gen1 接頭
![MSI b150m pro-vd d3 [120/148] Jusb3 usb 3 gen1 接頭](/views2/1174717/page120/bg78.png)
12
背板

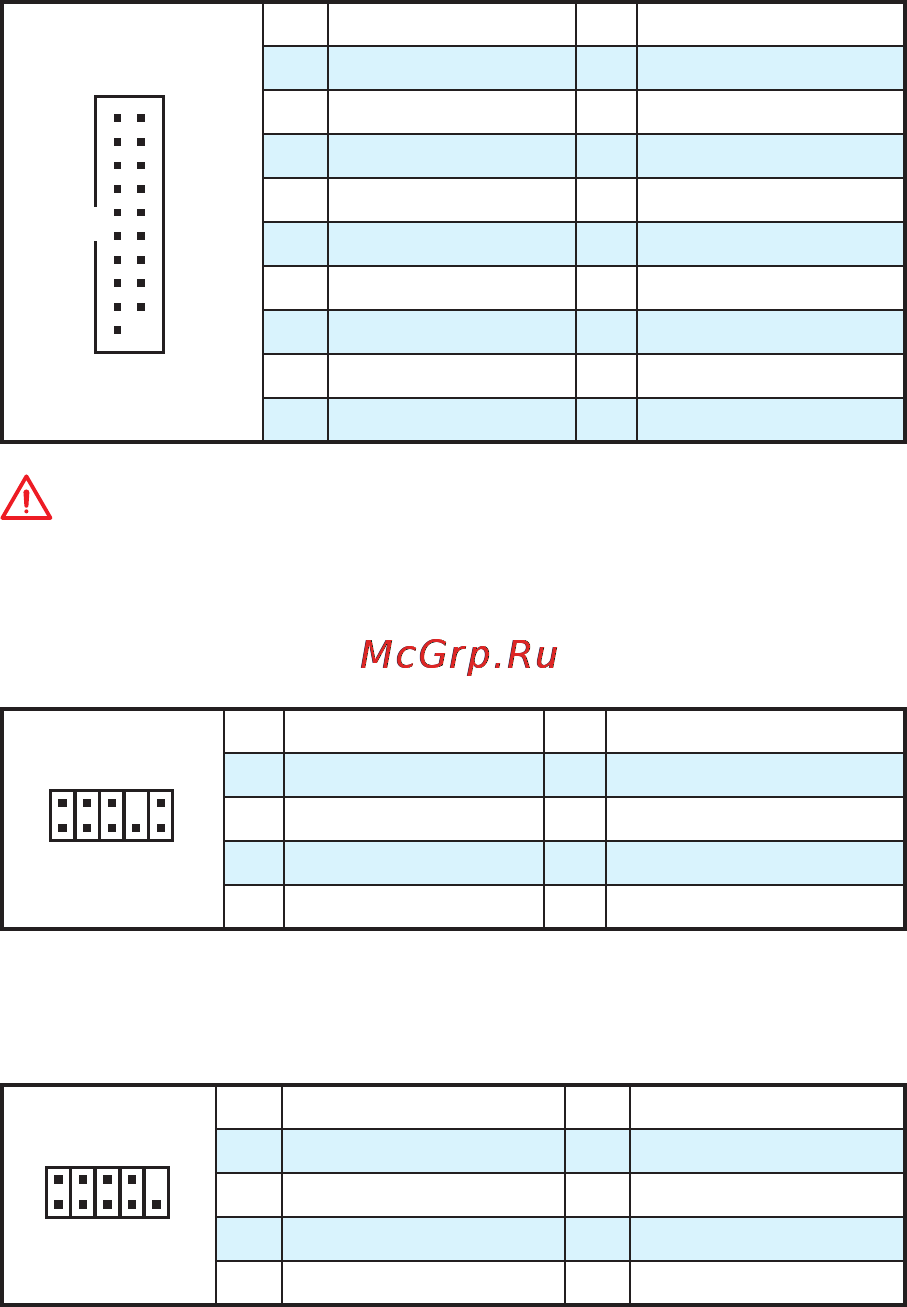

JUSB3：USB 3.1 Gen1 接頭
此接頭用於連接前面板的 USB 3.1 Gen1 連接埠。
重要
請注意，電源和接地針腳必須正確連接，以免造成組件受損。
JAUD1：前置音效插孔
本插孔能連接前面板的音訊插孔。
J C O M 1：序 列 埠 接 頭
您可利用此接頭連接含支架的選用序列埠。
1
10 11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 Ground 20 No Pin
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
