MSI b150m pro-vd d3 [101/148] Jpwr1 2 电源接口

后置 I/O 面板后置 I/O 面板

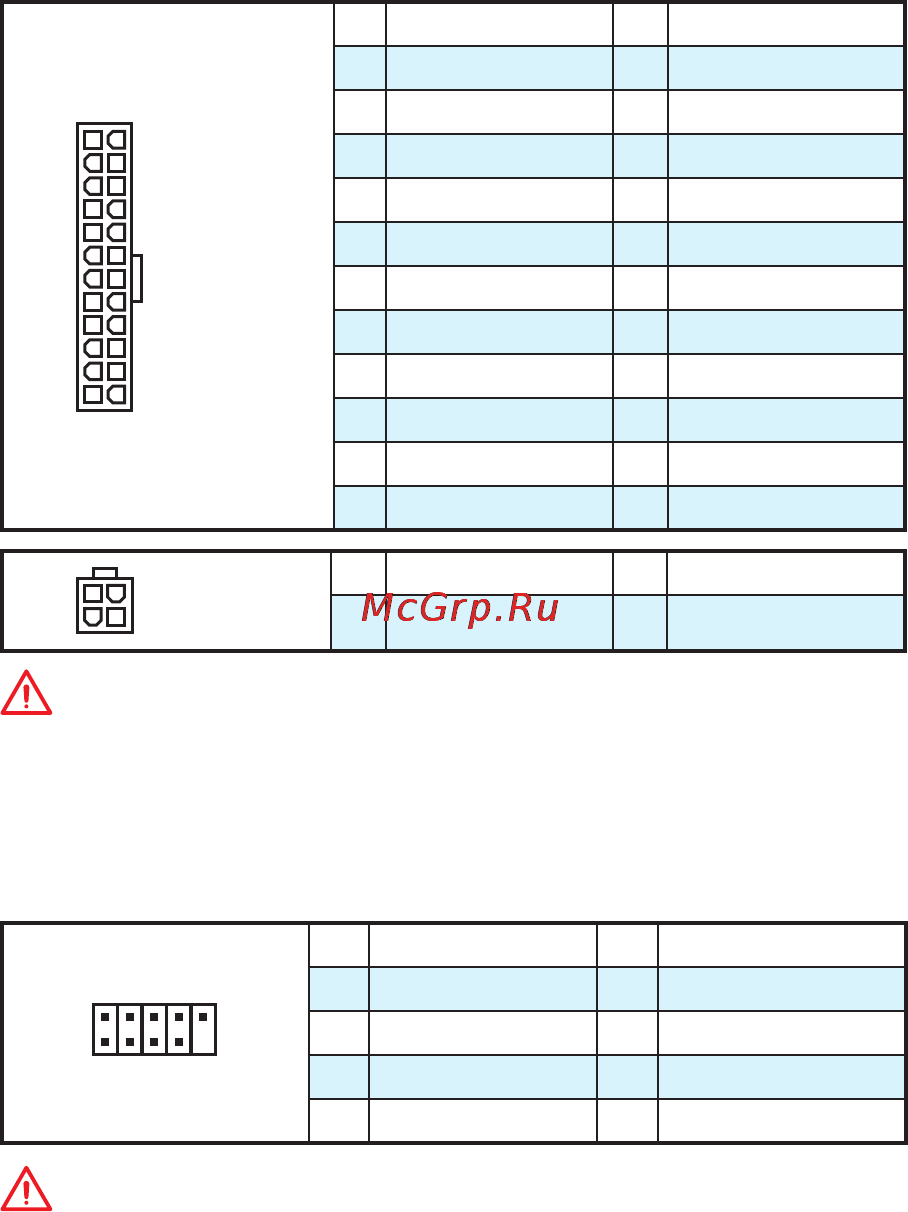

JPWR1~2: 电源接口

这些接口允许您连接一个 ATX 电源供应器。

131

JPWR1

1 +3.3V 13 +3.3V

2 +3.3V 14 -12V

3 Ground 15 Ground

4 +5V 16 PS-ON#

5 Ground 17 Ground

6 +5V 18 Ground

7 Ground 19 Ground

8 PWR OK 20 Res

9 5VSB 21 +5V

10 +12V 22 +5V

11 +12V 23 +5V

12 +3.3V 24 Ground

2 1

JPWR2

1 Ground 3 +12V

2 Ground 4 +12V

注意

确认所有接口都以正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。

JUSB1~2: USB 2.0 接口

这些接口允许您连接前置面板上的 USB 2.0 端口。

2 10

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

注意

●

请注意， VCC 和接地针脚必须正确连接以避免可能的损坏。

●

为了将您的 iPad，iPhone 和 iPod 通过 USB 端口进行充电，请安装 MSI

SUPER

CHARGER 实用程序。
