9
后置 I/O 面板 后置 I/O 面板
DIMM 插槽

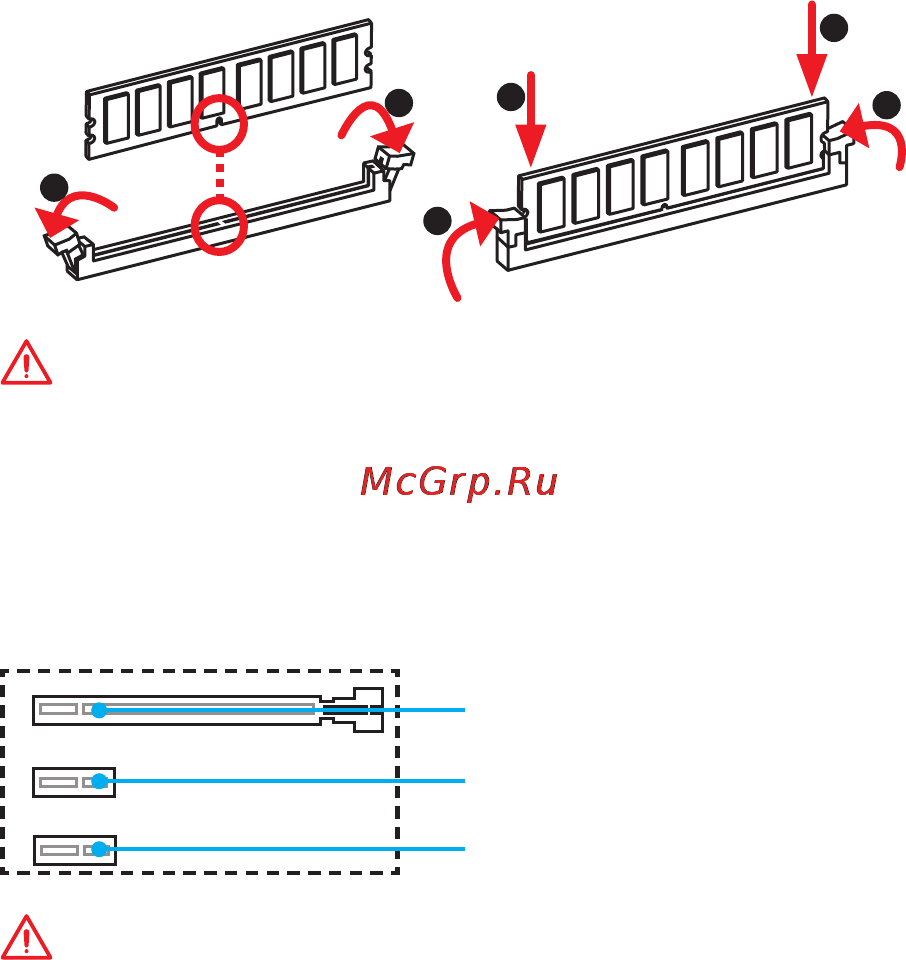

将安装内存模块插入至 DIMM 插槽，请如下图示。
注意
●
由于芯片组资源使用，内存可用的容量将会比安装的用量少一点。
●
请注意，由于32位Windows操作系统内存地址的限制，内存寻址的最大容量为4GB
或更少。因此，如果您想安装超过4GB的内存在主板上，我们建议建议您安装64位
的Windows操作系统。
PCI_E1~3: PCIe 扩展插槽
PCI_E1: PCIe 3.0 x16 插槽
PCI_E2: PCIe 3.0 x1 插槽
PCI_E3: PCIe 3.0 x1 插槽
注意
当添加或移除扩展卡时，请先关闭电源并且栋电源插座中拔下电源线。查看关于扩展
卡的文档以便检查必要附件的硬件和软件变化。
1
1
2
3
3
2
