13
Vue d’ensemble des composants Vue d’ensemble des composants

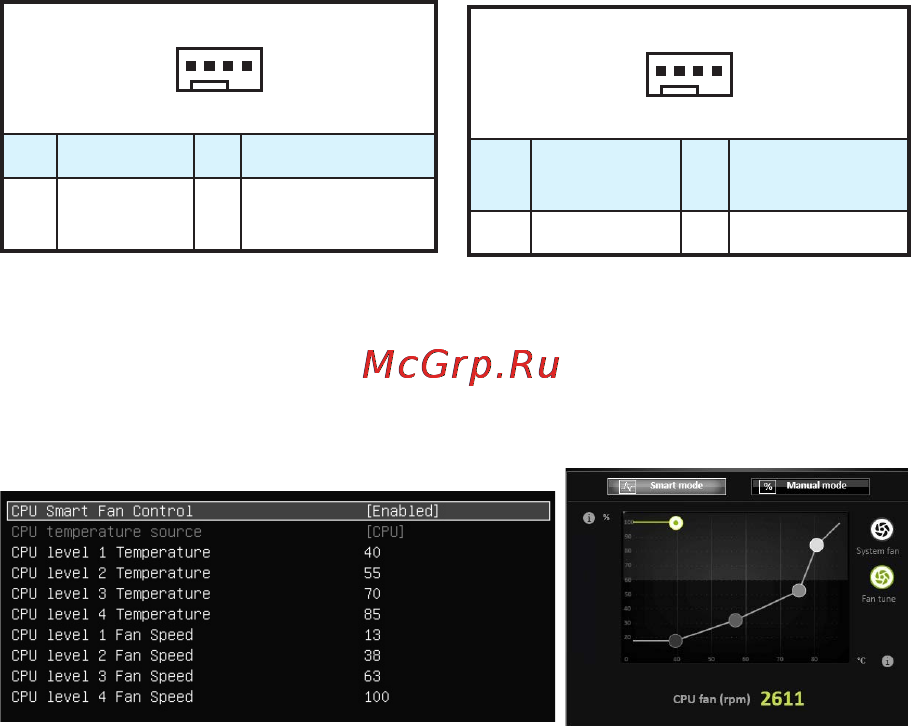

CPUFAN, SYSFAN1: Connecteurs pour ventilateurs
Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode tension. En mode PWM, les connecteurs fournissent une
sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de
contrôle de vitesse. En mode tension, les connecteurs contrôlent la vitesse des
ventilateurs en modifiant la tension. Par conséquent, quand vous branchez un
ventilateur à 3 broches (Non-PWM) à un connecteur de ventilateur de mode PWM, la
vitesse sera toujours maintenue à 100% et cela occasionnera du bruit.
1
CPUFAN1
1 Ground 2 +12V
3 Sense 4
Speed Control
Signal
1
SYSFAN1/ SYSFAN2
1 Ground 2
Voltage
Control
3 Sense 4 NC
Connecteurs pour ventilateurs en
mode PWM
Connecteurs pour ventilateurs en
mode tension
Contrôler la vitesse des ventilateurs
Il existe deux façons de gérer la vitesse des ventilateurs. La première est d’aller
dans le BIOS puis Advanced, et ensuite HARDWARE MONITOR. La seconde est
d’utiliser l’application COMMAND CENTER.
COMMAND CENTER
Le sous-menu du BIOS Hardware Monitor vous permet d’ajuster la température et la
vitesse du ventilateur correspondante.
L’application COMMAND CENTER offre des points de gradient de la vitesse du
ventilateur qui vous permet d’ajuster la vitesse de ventilateur par rapport à la
température du processeur.
BIOS > Advanced > Hardware Monitor
