16
Conguration du BIOS
Configuration du BIOS
Les réglages par défaut fournissent une performance optimale pour la stabilité du
système en conditions normales. Veillez à toujours garder les réglages par défaut
pour éviter d’endommager le système ou tout problème au démarrage, sauf si vous
êtes familier avec le BIOS.
Important
●
Le BIOS est constamment mis à jour afin d’offrir de meilleures performances
système. Par conséquent, la description peut différer selon la version de BIOS
utilisée et n’est donc donnée qu’à titre de référence. Vous pouvez aussi vous
référer à l’onglet Help (Aide) pour obtenir la description des fonctions du BIOS.
●
Les photos ne sont données qu’à titre de référence et peuvent varier selon le
produit que vous achetez.
Entrer dans l’interface Setup du BIOS
Pour entrer dans l’interface Setup du BIOS, vous pouvez suivre ces deux méthodes :
● Pendant le démarrage, lorsqu’apparaît le message “Press DEL key to enter
Setup Menu, F11 to enter Boot Menu” sur l’écran, veuillez appuyer sur la touche
Suppr.
● Quand l’ordinateur est déjà en marche, vous pouvez utiliser l’application MSI FAST
BOOT. Cliquez sur le bouton GO2BIOS puis sur OK. Le système redémarre et
entre dans l’interface Setup du BIOS.

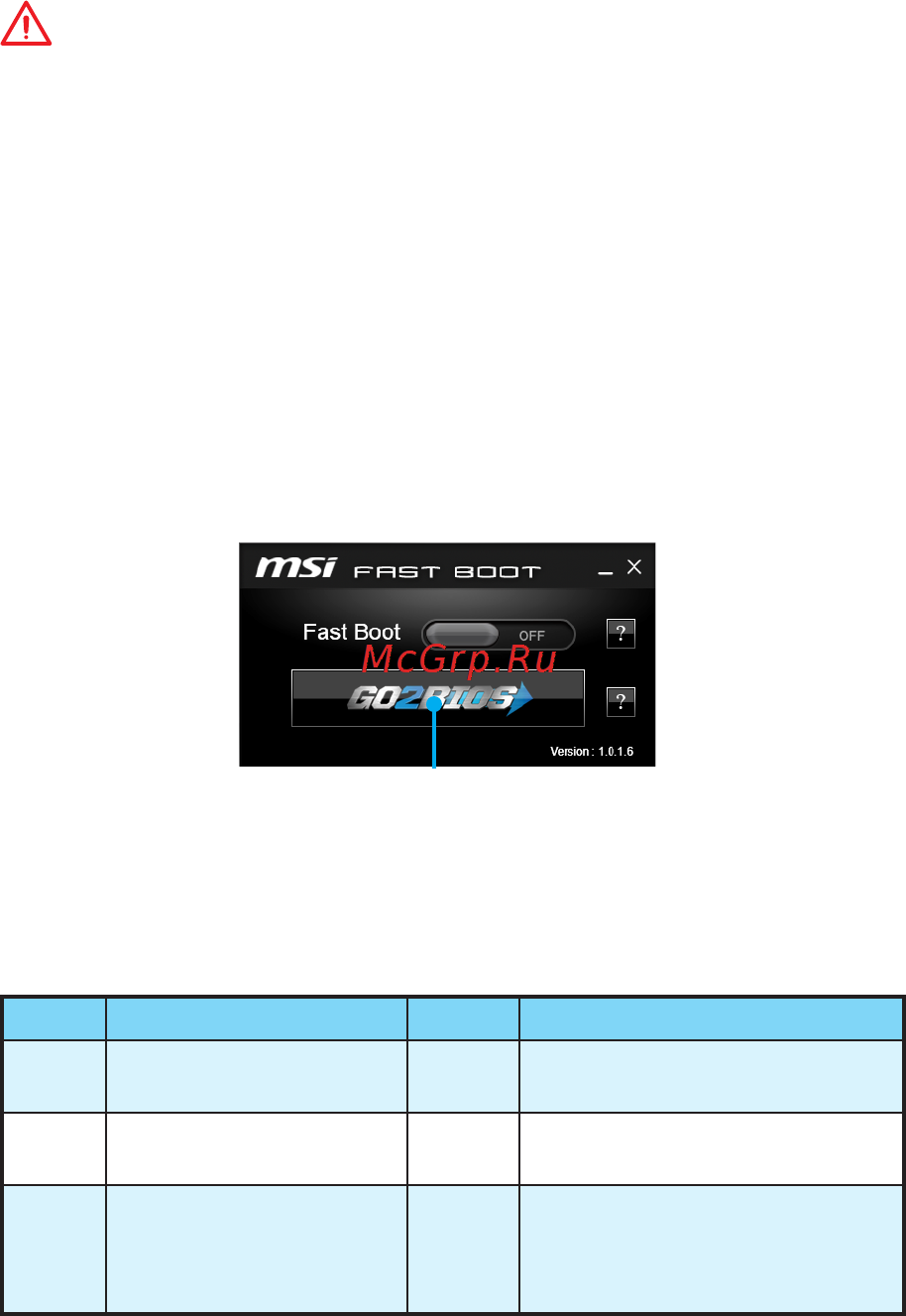

Cliquez sur GO2BIOS
● Activez le menu GO2BIOS ( Boot > GO2BIOS) dans le Setup du BIOS. Ceci
permet au système d’entrer dans la configuration du BIOS directement en
appuyant sur le bouton d’alimentation pendant 4 secondes lors de démarrage.
Touches de fonction
Touche Fonction Touche Fonction
F1 Aide générale F4
Entrer dans le menu de réglages
du processeur
F5
Entrer dans le menu
Memory-Z
F6
Réinitialiser avec paramètres par
défaut
F10
Sauvegarder les
modifications et réglages*
F12
Prendre une capture d’écran et
la conserver dans le lecteur flash
USB (au format FAT/ FAT32
uniquement).
