MSI b150m pro-vd d3 [78/148] Задняя панель ввода вывода
![MSI b150m pro-vd d3 [78/148] Задняя панель ввода вывода](/views2/1174717/page78/bg4e.png)
6

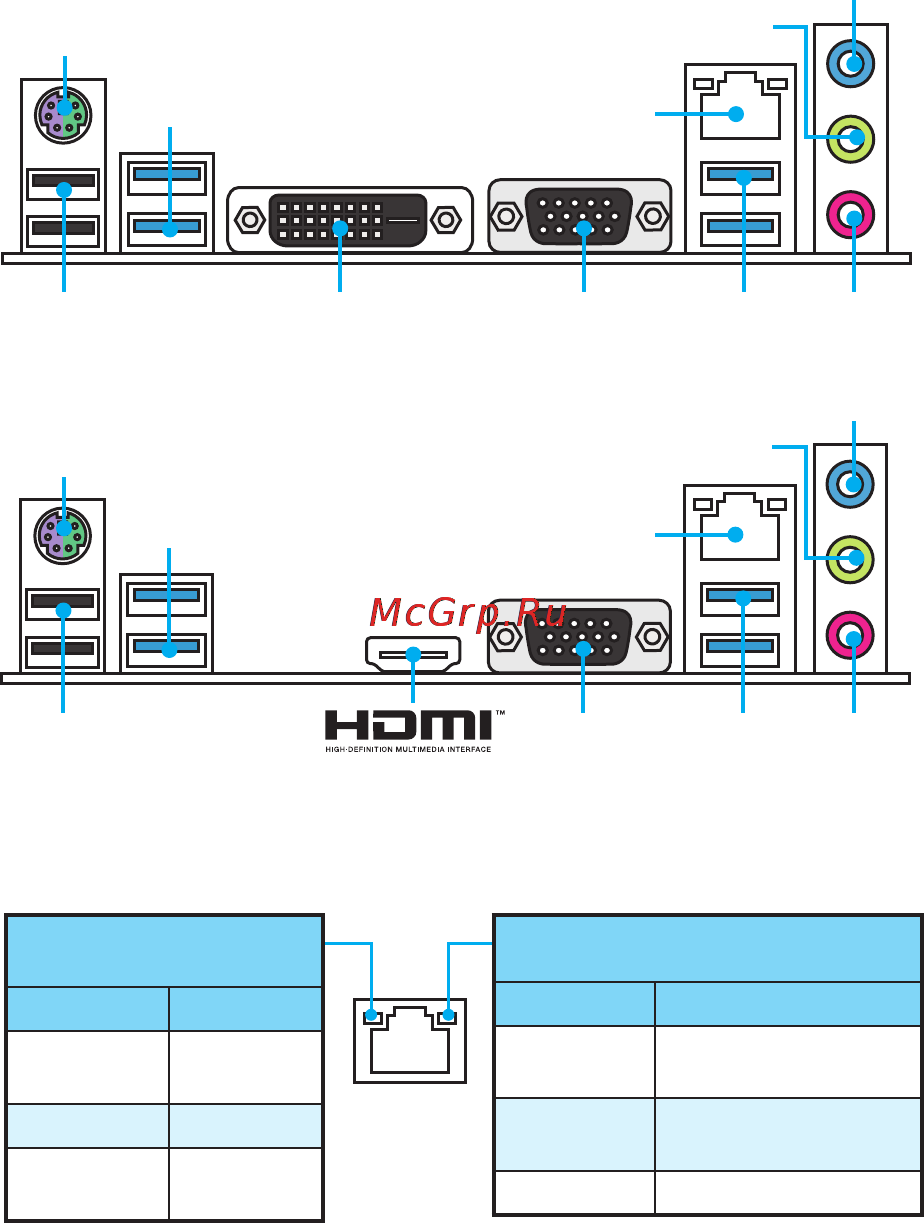

Задняя панель ввода/ вывода
Задняя панель ввода/ вывода
PS/2
PS/2
LAN
LAN
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
DVI-D VGA
VGA
USB 2.0
USB 2.0
H170M PRO-VD D3/ B150M PRO-VD D3
B150M PRO-VH D3
Линейный
вход
Линейный
вход
Линейный
выход
Линейный
выход
Микрофонный
вход
Микрофонный
вход
Подключение/ Работа
индикатора
Состояние Описание
Выкл.
Не
подключен
Желтый Подключен
Мигает
Передача
данных
Скорость передачи данных
Состояние Описание
Выкл.
10 Мбит/с
подключение
Зеленый
100 Мбит/с
подключение
Оранжевый 1 Гбит/с подключение
Таблица состояния индикатора порта LAN
