10
背板

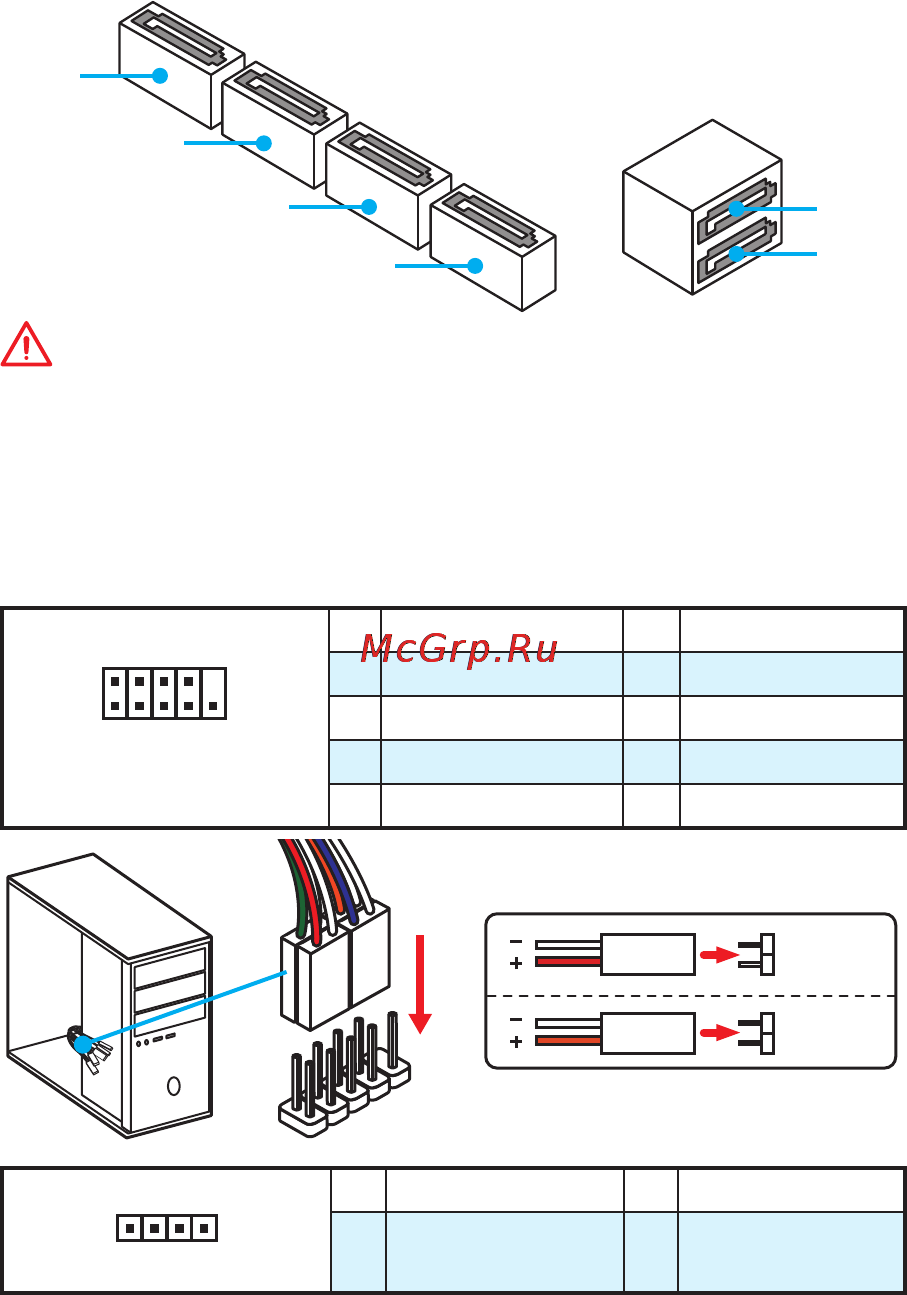

SATA1~6：SATA 6Gb/s 插孔
這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。
SATA5
SATA3
SATA1
SATA6
SATA4
SATA2
重要
●
請勿摺疊 SATA 排線超過 90 度，以免傳輸資料時產生錯誤。
●
SATA 纜線的兩端皆有相同的纜線插頭。建議將平頭端接到主機板，以節省空間。
JFP1、JFP2：前面板插孔
這些接頭用於連接前面板的開關和 LED 指示燈。
HDD LED
RESET SW
HDD LED
HDD LED -
HDD LED +
POWER LED -
POWER LED +
POWER LED
JFP1
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
