14
リアI/Oパネル

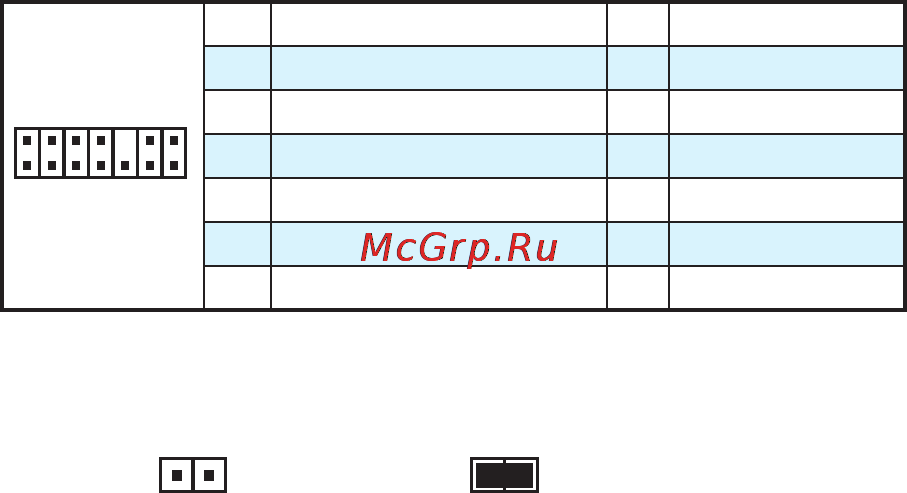

JTPM1: TPMモジュールコネクター
このコネクターにはTPM (Trusted Platform Module)を接続します。詳細については
TPMセキュリティプラットホームマニュアルを参照して下さい。
1
2 14
13
1 LPC Clock 2 3V Standby power
3 LPC Reset 4 3.3V Power
5 LPC address & data pin0 6 Serial IRQ
7 LPC address & data pin1 8 5V Power
9 LPC address & data pin2 10 No Pin
11 LPC address & data pin3 12 Ground
13 LPC Frame 14 Ground
JCI1: ケース開放スイッチコネクター
このコネクターにはケース開放スイッチケーブルを接続します。
正常
(デフォルト)
ケース開放イベントトリ
ガー有効
ケース開放検知機能の使い方
1. JCI1コネクターをケース開放スイッチ/センサーに接続します。
2. ケースのカバーを閉じます。
3. BIOS > Security > Chassis Intrusion Configurationに入ります。
4. Chassis IntrusionをEnabledに設定します。
5. F10を押すと、設定を保存して終了するかメッセージが出ますので、Enterキー
を押してYesを選択します。
6. ケースが開けられるとシステムに開放の情報が記録され、次回のシステム起動時
に警告メッセージが表示されます。
ケース 開 放 警 告 のリ セット
1. BIOS > Security > Chassis Intrusion Configurationに入ります。
2. Chassis IntrusionをResetに設定します。
3. F10を押すと、設定を保存して終了するかメッセージが出ますので、Enterキー
を押してYesを選択します。
