MSI b150m pro-vd d3 [116/148] Cpu 腳座
![MSI b150m pro-vd d3 [116/148] Cpu 腳座](/views2/1174717/page116/bg74.png)
8
背板
CPU 腳座

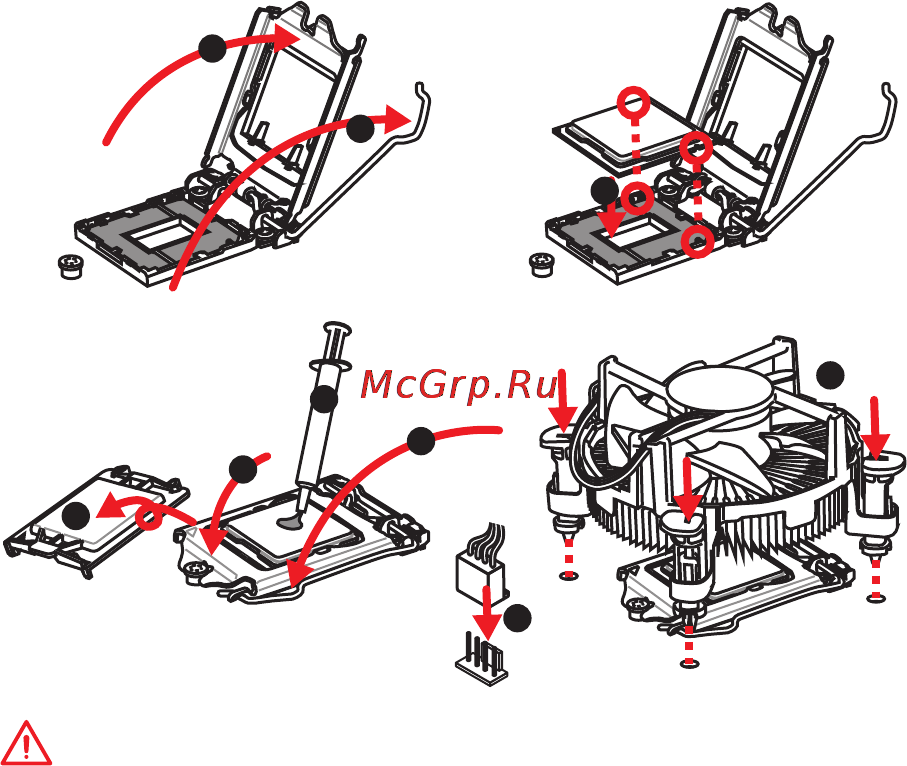

請如下圖所示將 CPU 裝入 CPU 腳座。
重要
●
請務必先將電源線由電源插座移除，再安裝或取下中央處理器。
●
CPU 安裝後，仍請將 CPU 腳座的保護蓋留存。日後若需送修主機板，腳座上必須
裝有保護蓋，才符合微星的 Return Merchandise Authorization (RMA) 要求，以保
固維修主機板。
●
安裝 CPU，請務必在上方裝散熱器。CPU 須裝有散熱器才能避免過熱，並維持系
統穩定。
●
務必確認 CPU 已與散熱器緊密地結合，再啟動電腦系統。
●
溫度過高會嚴重損壞 CPU 和系統。請確保散熱器正常運作，以免 CPU 過熱。請於
CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。
●
若 CPU 未安裝在主機板上，請務必將 CPU 腳座的保護蓋裝回腳座上。
●
如果您選購的是獨立包裝的處理器與散熱器/ 風扇，請參閱散熱器/ 風扇包裝內的文
件，以了解詳細的安裝方式。
1
4
6
5
7
8
9
3
2
