6

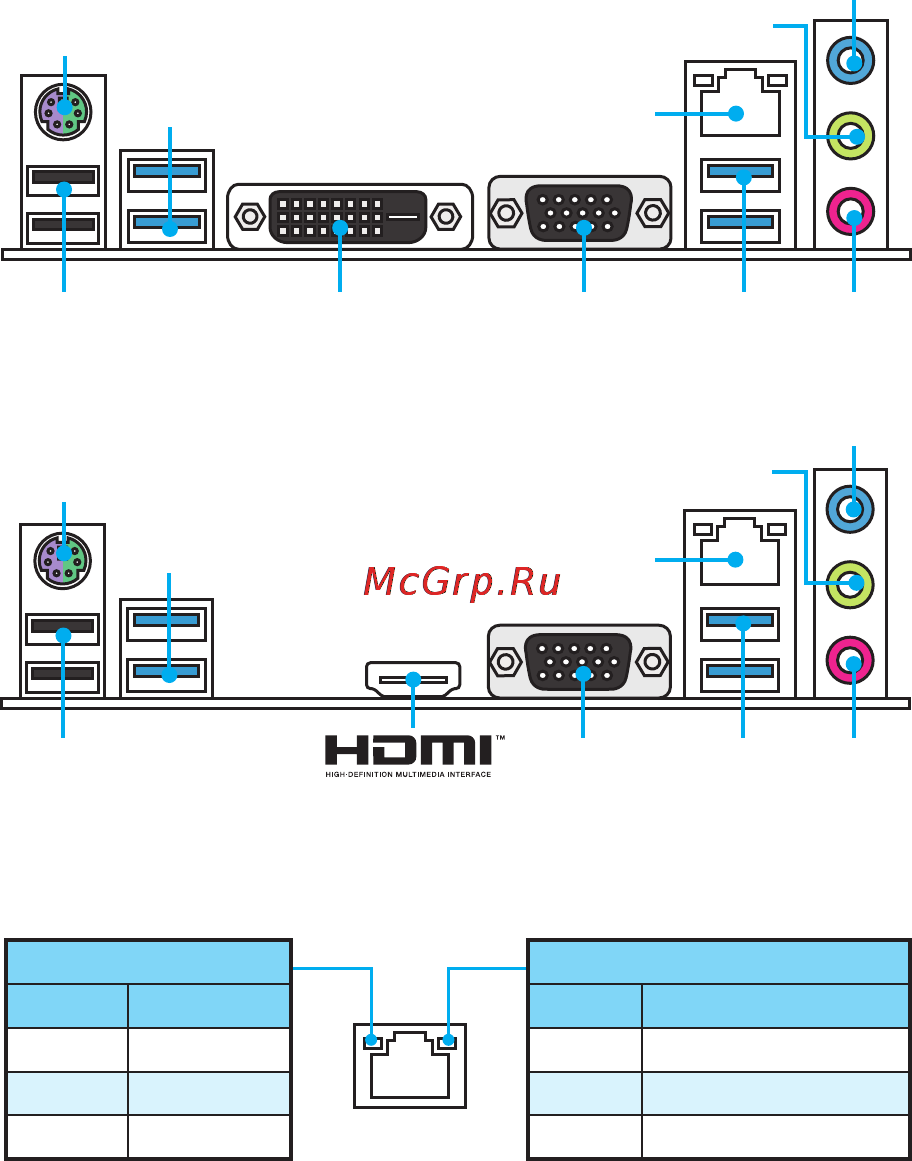

背板
背板
PS/2
PS/2
網路埠
網路埠
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
DVI-D VGA
VGA
USB 2.0
USB 2.0
H170M PRO-VD D3/ B150M PRO-VD D3
B150M PRO-VH D3
音源輸入
音源輸入
音源輸出
音源輸出
麥克風
輸入
麥克風
輸入
連線/ 工作燈號
狀態 說明
關閉 未連線
黃燈 已連線
閃爍 資料傳輸中
速度燈號
狀態 說明
關閉 傳輸速率 10 Mbps
綠 傳輸速率 100 Mbps
橘燈 傳輸速率 1 Gbps
網路連接埠 LED 燈狀態表
