11
背板 背板

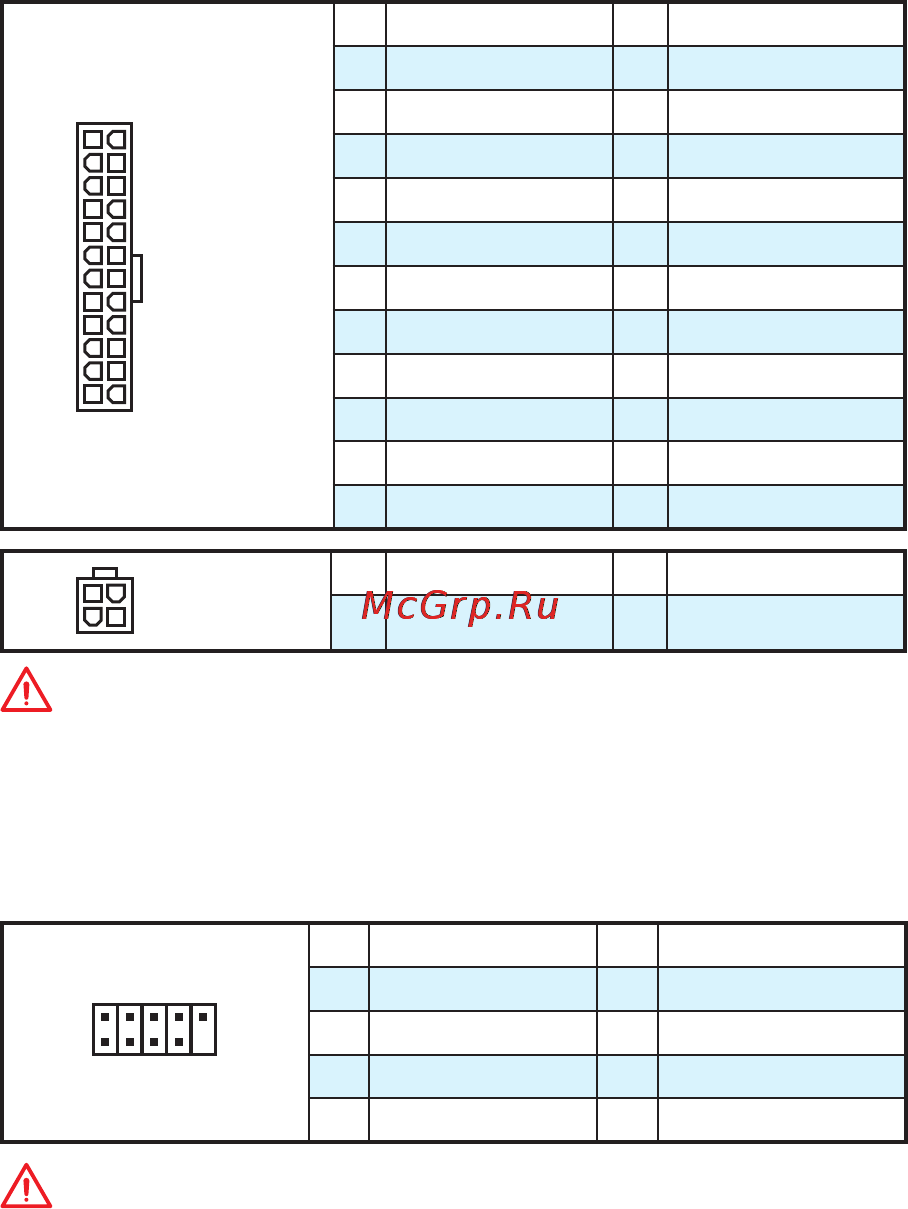

JPWR1~2：電源接頭
這些插孔能讓您連接 ATX 電源供應器。
重要
請確認所有電源排線，皆已穩固連接到適當的 ATX 電源供應器，確保主機板穩定操
作。
JUSB1~2：USB 2.0 插孔
這些插孔能讓您連接前面板的 USB 2.0 連接埠。
重要
●
請注意，VCC 和接地針腳必須正確連接，以免造成組件受損。
●
若要使用 USB 連接埠充電 iPad、iPhone 和 iPod，請安裝 MSI
®
SUPER
CHARGER 程式。
24
131
12
JPWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
3
2 1
4
JPWR2
1 Ground 3 +12V
2 Ground 4 +12V
1
2 10
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
