9
Vue d’ensemble des composants Vue d’ensemble des composants
Slots DIMM

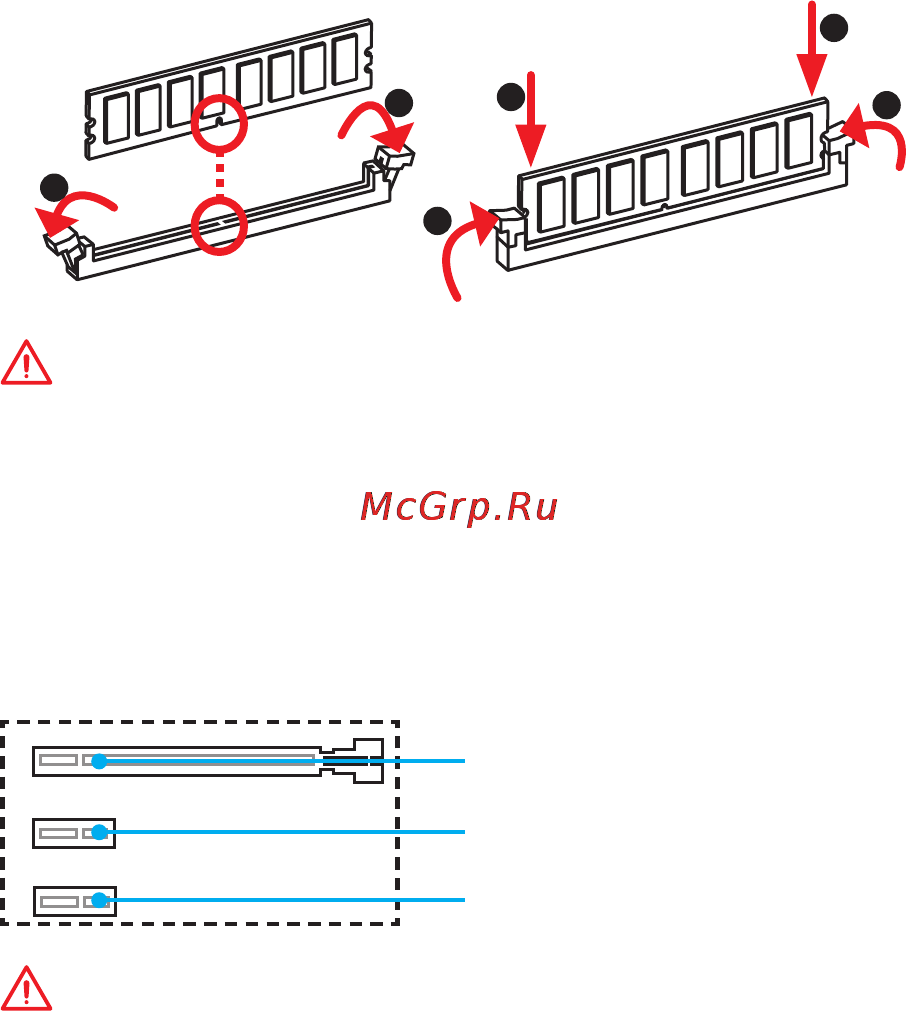

Insérer le module de mémoire dans l’emplacement DIMM comme indiqué ci-dessous.
Important
●
Du fait des ressources utilisées par le chipset, la capacité de mémoire disponible
est un peu moins élevée que celle installée.
●
Veuillez noter que la capacité maximum de la mémoire est de 4 Go ou moins pour
le système d’exploitation Windows 32-bit du fait de la limitation de mémoire. Par
conséquent, il est recommandé d’installer le système d’exploitation Windows 64-bit
si vous voulez installer une mémoire de plus de 4 Go sur la carte mère.
PCI_E1~3: Slots d'extention PCIe
PCI_E1: slot PCIe 3.0 x16
PCI_E2: slot PCIe 3.0 x1
PCI_E3: slot PCIe 3.0 x1
Important
Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
d’alimentation avant d’installer les cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
1
1
2
3
3
2
