13
후면 I/O 패널 후면 I/O 패널

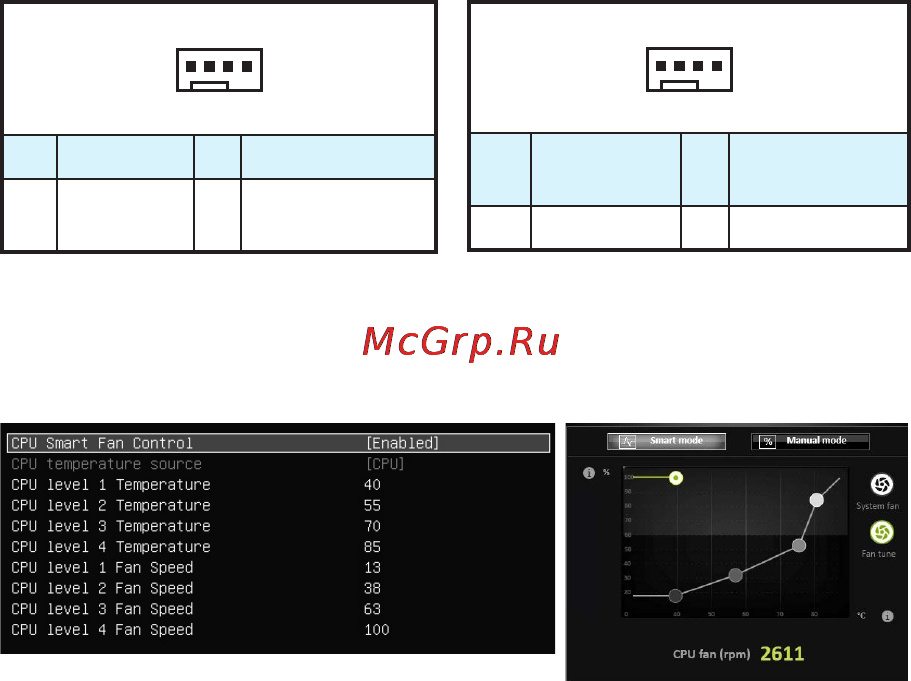

CPUFAN, SYSFAN1: 팬 커넥터
팬 커넥터는 PWM (Pulse Width Modulation) 모드와 전압 모드로 분류될 수 있습니다.
PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의
회전 속도를 조정합니다. 전압 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를
제어합니다. 만일 PWM 모드 팬 커넥터에 3-핀 (Non-PWM) 팬을 연결하였을 경우,
팬은 100% 속도로 회전하기 때문에 잡음이 많이 생길 수 있습니다.
1
CPUFAN1
1 Ground 2 +12V
3 Sense 4
Speed Control
Signal
1
SYSFAN1/ SYSFAN2
1 Ground 2
Voltage
Control
3 Sense 4 NC
PWM 모드 팬 커넥터 전압 모드 팬 커넥터
팬 회전 속도 제어
팬 회전 속도를 제어하는 방법은 다음과 같이 2가지가 있습니다. BIOS > Advanced
> Hardware Monitor로 이동하거나 COMMAND CENTER 응용 프로그램을 사용하여
팬 속도를 제어할 수 있습니다.
COMMAND CENTER
BIOS 하드웨어 모니터 서브 메뉴에서 온도 및 해당 온도와 관련된 팬 회전 속도를
설정할 수 있습니다.
COMMAND CENTER에서는 CPU의 온도에 따라 팬의 회전 속도를 조정할 수 있도록
팬 회전 속도의 구배점을 제공합니다.
BIOS > Advanced > Hardware Monitor
