10 РусскийФуговально-рейсмусовый станок с подставкой JPT-10B
• (Артикул компании Jet: JPT10B-169 …
требуется 2 шт.)
Замена ремней:
• Отсоединить источник электропитания
станка.
• Существует риск получения травм от
порезов острыми ножами.
• Следует проявлять особую осторож-
ность, чтобы избегать контакта с
ножами.

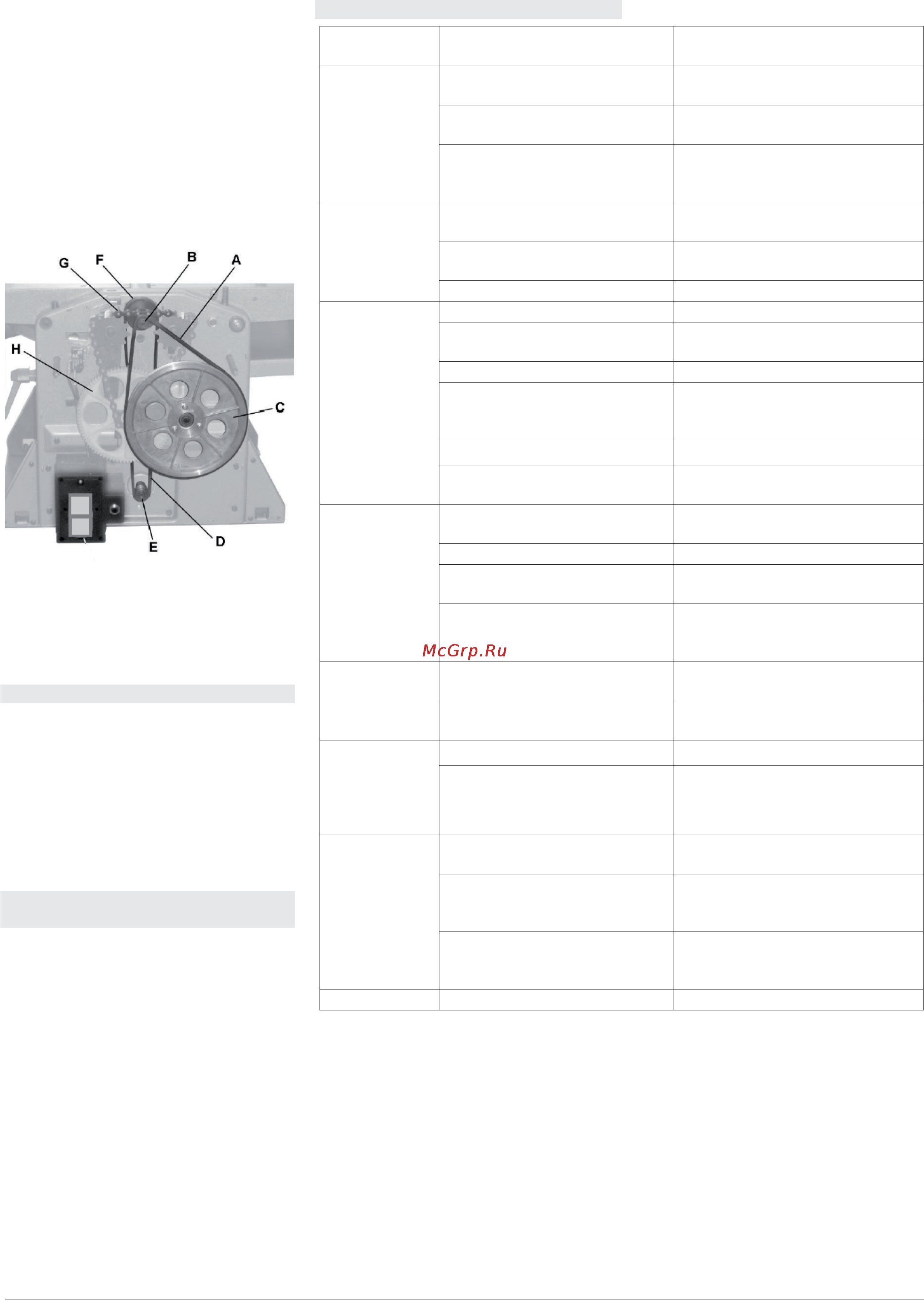

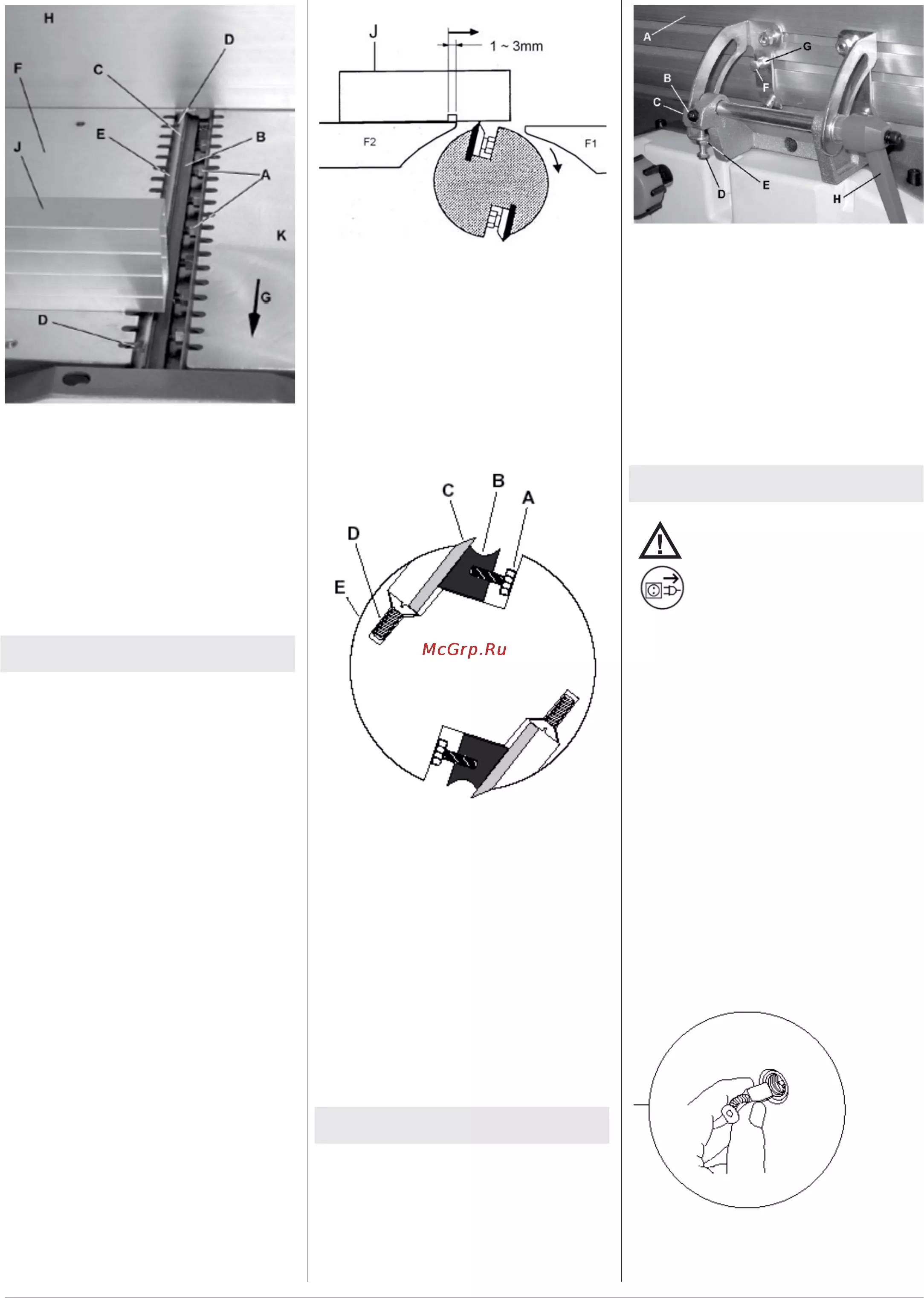

Рис. 25
• Снять переднюю крышку станка.
• Заменить ремень подающего ролика
(A) или ремень основного привода (D).
Установить на место переднюю крышку.
8. Защита окружающей среды
• Следует защищать окружающую
среду.
• Ваше устройство содержит ценные
материалы, которые можно извлекать
или перерабатывать для повторного
использования.
• Следует передать его в специализиро-
ванное предприятие.
9. Поставляемые
принадлежности
Артикул 707411 - Набор из 2 ножей из
быстрорежущей стали HSS
• Полный ассортимент принадлежно-
стей смотрите на сайте www.jettools.ru
или в каталоге
10. Устранение неисправностей
Неисправ-
ность
Возможная причина Устранение неисправности
Двигатель не
включается
*Отсутствует подача
электропитания
проверить сеть электропитания
и плавкий предохранитель
*Дефектный выключатель,
двигатель или кабель
проконсультироваться у
электрика
*Сработала защита двигателя
от перегрузки
подождать 5 минут, нажать
кнопку сброса перегрузки и
вновь включить станок
Чрезмерные
вибрации
станка
*Опора на неровной
поверхности
выставить опору для ровного
опирания
*Ножи
разного размера все ножи должны быть
одинаковой длины
*Поврежденный нож немедленно заменить ножи
Плохие
режущие
поверхности
Тупые ножи установить острые ножи
*Ножи заблокированы
опилками
удалить опилки
*Слишком большой рез делать несколько проходов
*Ножи режут против
направления волокон
древесины
строгать деталь в обратном
направлении
*Деталь неоднородна
*Слишком большое
содержание влаги
Рез с
«завалом» на
краю деталей
*Неадекватная
опора
длинных досок
следует использовать выносной
ролик
*Тупые ножи поменять на острые ножи
*Ножи выставлены слишком
высоко
отрегулировать положение
ножей
*Искривленная деталь перед строганием в размер
следует прострогать
поверхности
Заедание
детали
*Слишком много материала
снимается за один проход
следует делать несколько
проходов
*Налипание на столы смолы очистить поверхности столов и
натереть воском
Трудно
настроить
стол для
строгания в
размер
*Отсутствие смазки смазать винты
Положение стола для
строгания в размер
зафиксировано
ослабить блокирующую
положение стола ручку
Плохая
подача детали
*Проскальзывание ремня
двигателя
натянуть или заменить ремень
*Налипание смолы на
основание строгального
блока
очистить основание
строгального блока и натереть
воском
*Слишком гладкие
поверхности подающих
роликов
следует слегка загрубить
поверхность с помощью
наждачной
бумаги
*Тупые ножи установить острые ножи
