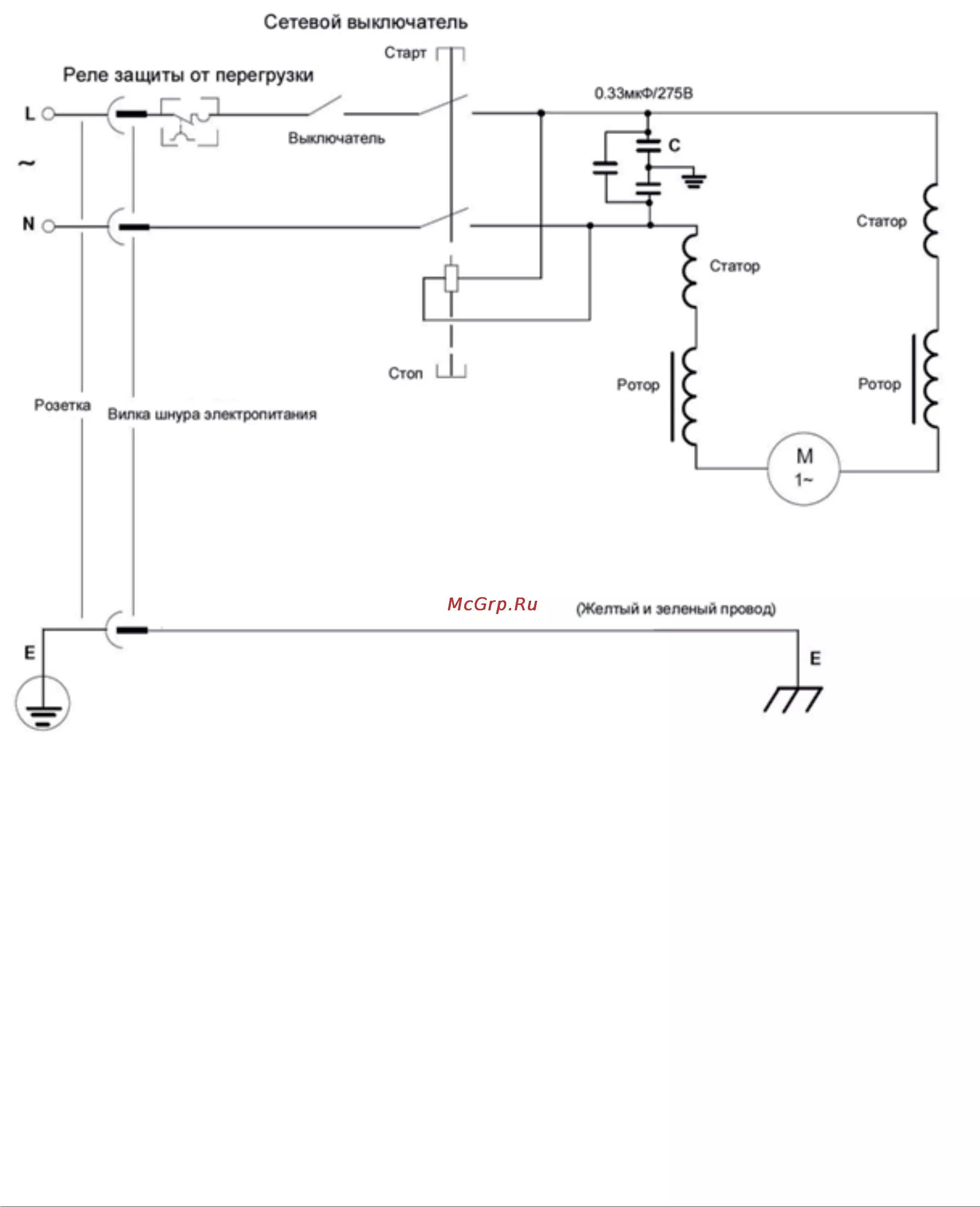

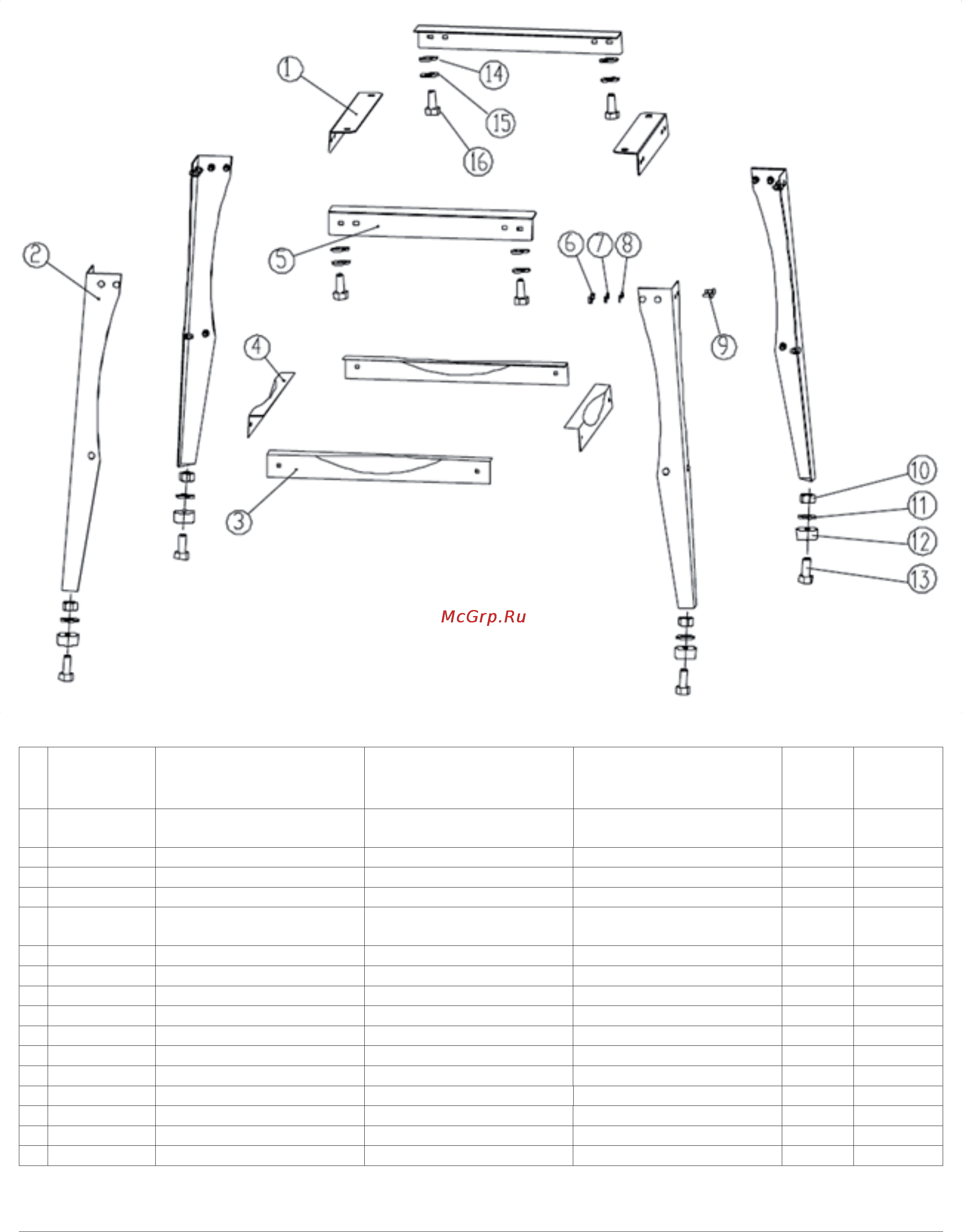

41Русский Фуговально-рейсмусовый станок с подставкой JPT-10B
№ Артикул Обозначение Позначення Белгі Размер/
Розмір/
Көлемі
Кол-во/
Кількість/
Саны
1JJP10BT-901Верхняя опорная планка,
коротк.
Верхня підпорна планка,
коротка
Үстіңгі тірек планкасы,
қысқа
2
2JJP10BT-902Ножка Ніжка Аяқша 4
3JJP10BT-903Опорная планка, длинная Підпорна планка, довга Ұзын тірек планкасы 2
4JJP10BT-904Опорная планка, длинная Підпорна планка, довга Ұзын тірек планкасы 2
5JJP10BT-905Верхняя опорная планка,
длинная
Верхня підпорна планка,
довга
Ұзын үстіңгі тірек
планкасы
2
6TS-1540041 Га й к а Га й к а С о м ы н M6 24
7TS-2361061 Шайба Шайба Тығырық M6 24
8 TS-1550041 Шайба Шайба Тығырық M6 24
9708315-63 Болт Болт Бұрандама M6x12 24
10 TS-1540041 Га й к а Га й к а С о м ы н M6 4
11 TS-1550041 Шайба Шайба Тығырық M6 4
12 JJP10BT-912 Резиновая подставка Гумова підставка Резеңкелі қойғыш 4
13 TS-1482041 Болт Болт Бұрандама M6x20 4
14 TS-1550061 Шайба Шайба Тығырық M8 4
15 TS-2361081 Шайба Шайба Тығырық M8 4
16 TS-1504041 Винт Гвинт Бұранда M8x20 4
JPT-10B Фуговально-рейсмусовый станок - опора
JPT-10B Фугувально-Рейсмусовий верстат-підпора / Айналдыру рейсмусты станок тірек JPT-10B
