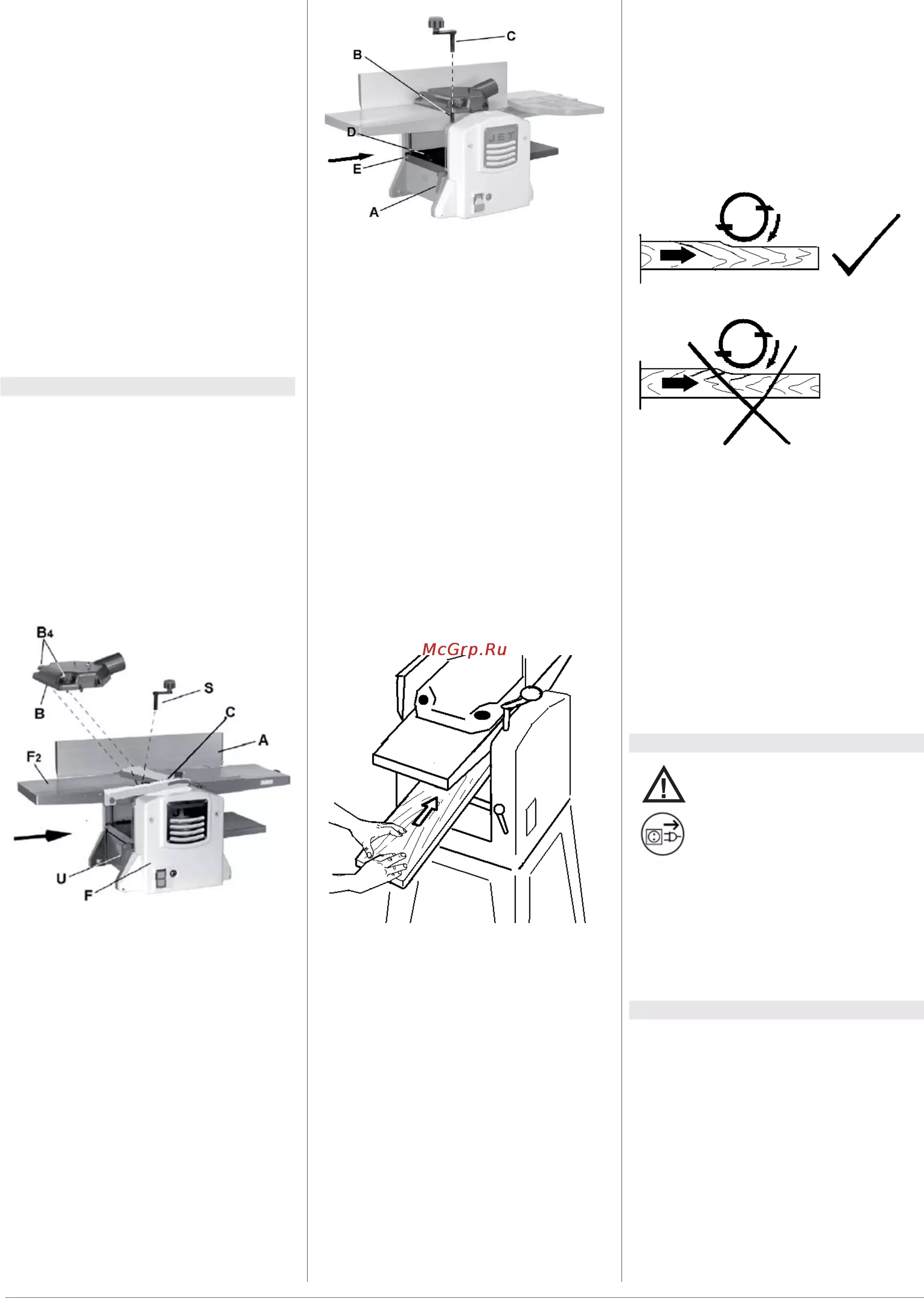

16Фуговально-рейсмусовий верстат з підставкою JPT-10B Українська16
• Крок 8 є додатковим:
• Далі закріпіть лоток для збирання пилу
та відходів, встановивши на місце ше-
стигранну гайку (В1) та пласку шайбу
(В2) знизу столу подавання деталей
(F1).
• Зняти рукоятку (S).
Важливо
• Лоток для збирання пилу та відходів
повинен бути належним чином вста-
новлений в обох налаштуваннях: для
фугування-стругання та стругання у
розмір.
• Якщо внаслідок неправильного вста-
новлення не спрацьовує мікровимикач,
верстат не запуститься.
Регулювання:
• Послабити затискні ручки (F) для регу-
лювання столу подавання деталей.
• Відрегулювати глибину різання за до-
помогою ручки (Е).
• Знову затягнути затискні ручки.
Рис. 9
• Послабити затискну ручку (J) для ре-
гулювання огорожі. Затягнути затискну
ручку.
Правильне робоче положення:
• Слід розміщуватися збоку від столу
подавання деталей (Рис. 10).
Рис. 10
Поводження з деталями:
• Оброблювану деталь слід подавати
прямо вздовж столу подавання дета-
лей, направляючи деталь долонями з
притиснутими один до одного пальця-
ми.
• Забороняється розміщувати руки під
огорожею ріжучого блоку.
• Слід завжди тримати руки на безпечній
відстані від ріжучого блоку.
• Не слід тягнути оброблювану деталь
над незахищеною частиною ріжучого
блоку.
• Деталь
слід завжди стругати на всю її
довжину.
• При роботі з деталями довшими,
ніж столи подавання, слід викори-
стовувати підпори з роликами та
подовжувальні столи.
Стругання лицьового боку деталі
товщиною до 75 мм:
• Притиснути оброблювану деталь до
огорожі для фугування.
• Відрегулювати огорожу ріжучого блоку
на висоту оброблюваної деталі.
• При спрямовуванні оброблюваної
деталі руки ковзають над огорожею
ріжучого блоку (Рис. 11).
Рис. 11
Стругання бокової кромки
оброблюваної деталі (фугування)
або стругання оброблюваної
деталі товщиною більш ніж 75
мм:
• Притиснути оброблювану деталь до
огорожі для фугування.
• Налаштувати огорожу ріжучого блоку
на ширину оброблюваної деталі (Рис.
12).
Рис. 12
Зняття фасок оброблюваної
деталі:
• Притиснути оброблювану деталь до
огорожі для фугування.
• Налаштувати огорожу ріжучого блоку
на ширину оброблюваної деталі (Рис.
13).
Рис. 13
Стругання вузьких деталей:
• Закріпіть допоміжну огорожу, аби за-
безпечити безпечне спрямовування
вузьких деталей (див. Рис. 14).
Рис. 14
Зауваження по роботі:
• Столи верстата точно виставлені на
заводі-виробнику. Їх можна наванта-
жувати тільки тоді, коли блокувальні
положення столів подавання деталей
затягнуті.
• Слід завжди використовувати гостро
заточені ножі!
• Слід перевіряти оброблювані деталі на
наявність сторонніх предметів (цвяхів,
