Jet JPT-10B (707410M) [8/44] Снятие ножей
8 РусскийФуговально-рейсмусовый станок с подставкой JPT-10B
выпадающих твердых сучков.
• Следует впереди подавать более тол-
стый конец обрабатываемой детали
полой стороной вниз.
• Если возможно, строгать следует
вдоль направления волокон древеси-
ны.
• Вы получите более высокое качество
поверхности, если строгать за не-
сколько проходов с меньшим срезом
стружки.
• Если сразу не планируется выполнять
следующее строгание, следует выклю
-
чать станок.
• Следует закрывать режущий блок
ограждением режущего блока.
• Строгание и фугование коротких
деталей может выполняться только с
помощью специально изготовленных
деревянных толкателей и шаблонов.
5.2 Строгание в размер
• Перед выполнением регулировок сле-
дует отсоединить станок от источника
электропитания.
• Невыполнение этого условия может
привести к серьезной травме.
• Если станок настроен в данный
момент на операцию строгания-
фугования, следует снять лоток для
удаления пыли и отходов (B, Рис. 15).
• См. выше раздел «Настройка блока
строгания-фугования».

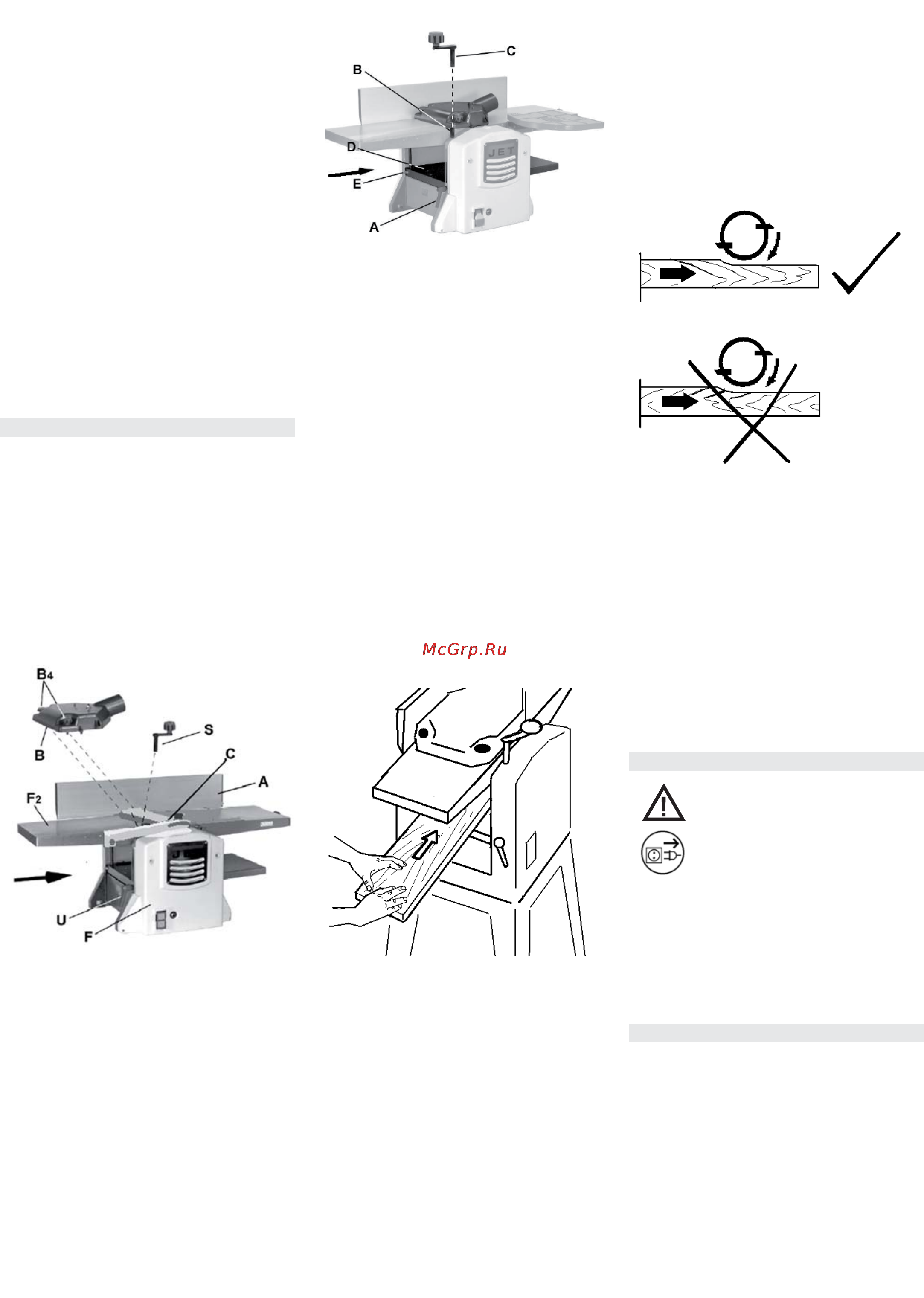

Рис. 15
• Сдвинуть ограждение режущего блока
(C) в сторону от ограждения (A), при
этом откроется режущий блок.
• Ножи режущего блока очень острые.
При работе рядом с ними следует про-
являть особое внимание.
• Невыполнение этого условия может
привести к серьезной травме.
• Сориентировать лоток для сбора пыли
и отходов (B) так, как показано на
рисунке. Установить на столе выхода
деталей (F2) и закрепить зажимными
ручками блокировки положения (B4).
Регулировки
Рис. 16
• Для регулировки строгания в размер
следует ослабить ручку блокировки
положения стола (A).
• Поворачивать коленчатую рукоятку
(C) по часовой стрелке, чтобы поднять
стол (D), против часовой стрелки –
чтобы опустить.
• Шкала (E) показывает выбранную
толщину.
• Затянуть ручку блокировки положения
стола.
Правильное рабочее положение:
• Для подачи детали в станок следует
располагаться сбоку от стола подачи
деталей.
Обращение с деталями:
• Отрегулировать стол станка на толщи-
ну обрабатываемой детали.
Рис. 17
• Медленно и прямо подать деталь в
рейсмусовую приставку.
• Затем она будет автоматически про-
ходить через рейсмусовую приставку.
• Подавать деталь прямо сквозь рейс-
мусовую приставку.
• Чтобы извлечь деталь из станка, сле-
дует встать сбоку со стороны выхода.
• Длинные детали следует помещать на
опоры с роликами.
Замечания по работе:
• Следует всегда использовать остро
заточенные ножи!
• Следует впереди подавать более тол-
стый конец обрабатываемой детали
полой стороной вниз.
• Максимальная глубина резания 2 мм.
• Если деталь застряет, следует опу-
стить стол примерно на 1/2 оборота
коленчатой рукоятки.
• Если возможно, строгать следует
вдоль направления волокон древеси-
ны (Рис. 18).
Рис. 18
• Вы получите более высокое качество
поверхности, если строгать за не-
сколько проходов с меньшим срезом
стружки.
• Если сразу не планируется выполнять
следующее строгание, следует выклю-
чать станок.
• Нельзя обрабатывать детали короче
160 мм.
• Одновременно следует обрабатывать
максимум 2 детали. Подавать с обеих
наружных сторон.
6. Настройка и регулировки
Внимание!
Настройка и регулировки мо-
гут выполняться только при
извлеченной из розетки вилки
кабеля питания!
• Ножи станка очень острые!
• При работе с ними следует проявлять
осторожность. Существует риск полу-
чения травмы вследствие порезов.
• Невыполнение этого условия может
привести к серьезной травме.
6.1 Снятие ножей
• Отключить станок от источника пита-
ния.
• При смене ножей следует надевать
подходящие перчатки.
• Сдвинуть ограждение режущего блока
(C) в сторону от ограждения (A), при
этом откроется режущий блок.
• Ослабить болты с шестигранными
головками (A) запорной планки ножа,
поворачивая их по часовой стрелке
при виде со стороны стола подачи
деталей (K). Надеть перчатки!
